Das WP525 von Westboro Photonics integriert ein 24,6 MP Tristimulus-Imaging-Kolorimeter mit einem internen Referenz-Spektralradiometer. Dadurch bietet das WP525 eine hohe räumliche Auflösung in Kombination mit einer hohen kolorimetrischen Genauigkeit, ohne den Aufwand und die Kosten für die Verwendung separater Geräte. Alles, was benötigt wird, befindet sich in einem kompakten Paket, und die mitgelieferte Photometrica®-Software bietet alle Werkzeuge, die für eine effiziente Charakterisierung von Displays und Beleuchtungsprodukten erforderlich sind.
Mit einer großen Auswahl an EF-Mount-Objektiven kann das WP525 für Messungen jeder Displaygröße konfiguriert werden, von Mikro-Displays über Smartwatches, Tablets und Fernsehern bis hin zu Kinowänden. Für Display-Sichtwinkelmessungen von bis zu ±80° bieten wir das einzigartige konoskopische Objektivzubehör an. Ebenfalls erhältlich ist das XR1-NED-Objektiv (Near Eye Display), das speziell für die Prüfung von tragbaren Displays entwickelt wurde, die in Augmented-Reality- (AR) und Virtual-Reality-Anwendungen (VR) eingesetzt werden.
Westboro Photonics WP525 Imaging Spectral Colorimeter
Das WP525 von Westboro Photonics integriert ein 24,6 MP Tristimulus-Imaging-Kolorimeter mit einem internen Referenzspektralradiometer. Dadurch bietet das WP525 eine hohe räumliche Auflösung in Kombination mit einer hohen kolorimetrischen Genauigkeit, ohne den Aufwand und die Kosten für die Verwendung separater Geräte. Alles, was benötigt wird, befindet sich in einem kompakten Paket, und die mitgelieferte Photometrica®-Software bietet alle Werkzeuge, die für eine effiziente Charakterisierung von Displays und Beleuchtungsprodukten erforderlich sind.
Mit einer großen Auswahl an EF-Mount-Objektiven kann das WP525 für Messungen jeder Displaygröße konfiguriert werden, von Mikro-Displays bis hin zu Smartwatches, Tablets, Fernsehern und sogar Kinowänden. Für Display-Sichtwinkelmessungen von bis zu ±80° bieten wir das einzigartige konoskopische Objektivzubehör an. Ebenfalls erhältlich ist das XR1-NED-Objektiv (Near Eye Display), das speziell für die Prüfung von tragbaren Displays entwickelt wurde, die in Augmented-Reality- (AR) und Virtual-Reality-Anwendungen (VR) eingesetzt werden.
Messkapazitäten
Die folgenden photometrischen Parameter können mit einem abbildenden Spektralfarbmessgerät WP525 gemessen werden:
Abgestimmte Objektive
Jedes Kolorimeter verfügt über ein Objektiv, das auf die Auflösung und Größe des Sensors abgestimmt ist und optimal scharfe und klare Bilder liefert. Durch die Anpassung eines Objektivs an einen bestimmten Sensor können die mit einem Westboro-Kolorimeter erzeugten Bilder von höherer Qualität sein als bei vermeintlich höher auflösenden Kameras ohne angepasstes Objektiv. Das WP525 unterstützt sowohl manuelle als auch elektronische Objektive mit einer Brennweite zwischen 24 und 100 mm. Die elektronische Steuerung von Objektivfokus und Blendenposition bietet verbesserte Genauigkeit, Präzision und Komfort für alle Anwendungen. Mikroskop-Objektive sind für die Analyse auf Pixelebene erhältlich, während ein NED-Objektiv (Near-to-Eye) für die Prüfung von Displays auf tragbaren augennahen AR/VR-Geräten verfügbar ist. Es ist auch ein konoskopisches Objektiv erhältlich, mit dem die Blickwinkelleistung eines Displays gemessen werden kann.
Blickwinkeltest auf dem Display
Das als Zubehör erhältliche konoskopische Objektiv ermöglicht Blickwinkelmessungen von Flachbildschirmen und Hintergrundbeleuchtungen bis zu ±80°. Darüber hinaus bietet das System eine Auflösung von 0,05° und eine fotometrische Empfindlichkeit von 0,0001 cd/m2.
AR/VR-Display-Tests

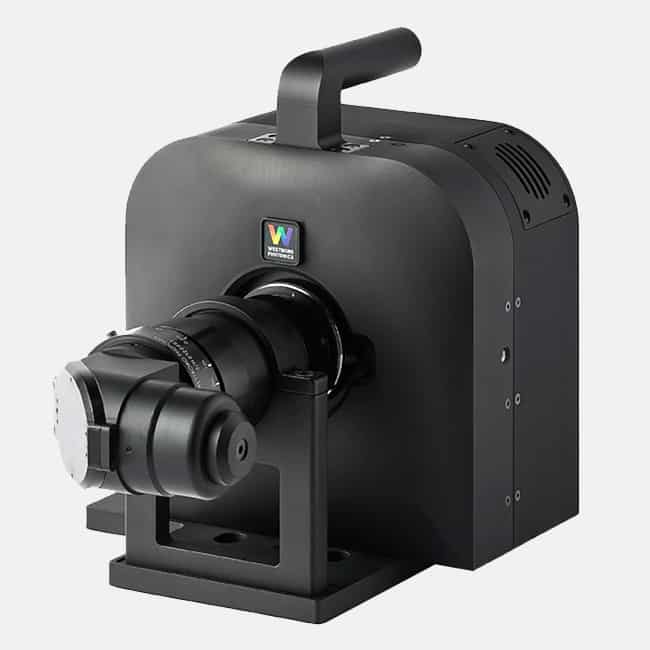

Das XR1 ist ein periskopisches NED-Objektiv (Near Eye Display), das speziell für die Prüfung von tragbaren Displays entwickelt wurde, die in Augmented-Reality- (AR) und Virtual-Reality-Anwendungen (VR) eingesetzt werden. Dieses Objektiv kann an den abbildenden Kolorimetern der Serien WP6E, WP6ES und WP512 oder an abbildenden Spektral-Kolorimetern zur Messung von Leuchtdichte und Farbe angebracht werden. Das Periskop-Design sorgt dafür, dass das Objektiv problemlos in die Endmontagen von Brillen, Kopfhörern und Helmen passt. Die menschliche Sehakkommodation führt bei unterschiedlichen Reizen zu unterschiedlichen Pupillendurchmessern. Daher ist die Eintrittspupillenöffnung von 1,5 bis 4,0 mm einstellbar.
Integriertes Referenzspektroradiometer
Der Schlüssel zu den einzigartigen Fähigkeiten des WP525 ist ein linearer Hochgeschwindigkeitsverschiebetisch. Der Tisch verfügt über mehrere Positionen für die Abbildung von Licht mit dem Spektralradiometer oder mit den Tristimulusfiltern XRed, XBlue, Y und Z und der Kamera. Darüber hinaus gibt es im Spektrometerpfad eine Standardfilterung bis zu ND1. Wenn die Kamera aufnimmt, ist das Spektrometer geschlossen und umgekehrt. Auf diese Weise ist eine häufige Dunkelmessungskorrektur in der Produktion möglich, ohne die Taktzeiten zu beeinträchtigen.
Leistungsfähige Software
Die Photometrica®-Software und optionale Softwarepakete bieten umfangreiche Möglichkeiten für Messungen und Analysen. Das Software Development Kit (SDK) ermöglicht die Erstellung vollständig kundenspezifischer Lösungen mit integriertem Scripting oder externer Steuerung.
Akkreditierte Kalibrierungen
Westboro Photonics betreibt ein nach ISO/IEC 17025:2017 akkreditiertes Kalibrierlabor.
Spektral-Farbmesskamera | WP525 |
mit manueller Objektivsteuerung | WP525-02 |
mit elektronischer Objektivsteuerung | WP525-06 |
Spezifikationen | |
Größe des Bildsensors | 24.6 Megapixel |
Pixel Array Größe | 4608 x 5328 Pixel |
Dynamischer Bereich | >100dB mit HDR-Bildgebung |
Photometrische und kolorimetrische Leistung |
|
Photometrische Messfähigkeiten | Leuchtdichte (cd/m2) |
Kolorimetrische Messfähigkeiten | CIE 1931 2° Chromatizität (xy) |
Spektrale Spot-Messmöglichkeiten | Spektrale Leistung, 380-780nm |
2D-Leuchtdichtebereich (cd/m2) | 0.002 – 3.0 x 105 |
Spot-Leuchtdichtebereich (cd/m2) | 0.11 – 3.0 x 106 |
Messzeit | 0,7s (photopisches Y, nur Kamera) |
Objektiv-Optionen |
|
Standardobjektive (EF = elektronisches Fokusobjektiv) | 24mm |
Sonstige Spezifikationen |
|
Kommunikationsschnittstelle | USB 3.0, Gigabit-Ethernet |
Abmessungen (H x B x T, ohne Objektiv und Griff) | 190 x 190 x 100mm |
Gewicht (ohne Objektiv) | 3,9kg |
Stromversorgung | 12V, 4A max. |
Betriebstemperatur (für Spezifikationen) | 15-35°C |
Luftfeuchtigkeit im Betrieb | 0-85% (nicht kondensierend) |
| Standard-Lieferumfang |
WP525 | 24,6 MP Tristimulus-Imaging-Spektralfarbmessgerät mit CMOS-Detektor, 12-Bit-A/D, internem Referenzspektralradiometer, dauerhafter Photometrica- und SDK-Software, einem Jahr Software-Support und einer zweijährigen Hardware-Garantie. Der Objektivanschluss muss separat angegeben werden. |
OPTIONEN |
|
WP525-02 | WP525 EF-Mount für manuell steuerbare Objektive. |
WP525-06 | WP525 EF-Mount für elektronisch steuerbare Objektive. |
Motorisierte EF-Objektive |
|
LS-24-1.4L-EF | 24 mm Brennweite, EF-Mount, mit elektronisch gesteuerter Blende und Fokus. Inklusive Kalibrierung bei Blende F2,8, F5,6 und F11,3 bei 25, 50, 75 und 100 cm Fokusentfernung. |
LS-35-2.0-EF | 35 mm Brennweite, EF-Anschluss, mit elektronisch steuerbarer Blende und Fokus. Inklusive Kalibrierung bei Blende F2,8, F5,6 und F11,3 bei 25, 50, 75 und 100 cm Fokusentfernung. |
LS-50-1.2L-EF | 50 mm Brennweite, EF-Mount, mit elektronisch gesteuerter Blende und Fokus. Inklusive Kalibrierung bei Blende F2,8, F5,6 und F11,3 bei 50, 75, 100 und 125 cm Fokusentfernung. |
LS-100-2.8L-EF | 100 mm Brennweite, EF-Mount, mit elektronisch gesteuerter Blende und Fokus. Inklusive Kalibrierung bei Blende F2,8, F5,6 und F11,3 bei 27, 50, 75 und 100 cm Fokusentfernung. |
Manuelle EF-Objektive | |
LS-24-1.4-EFM | 24 mm Brennweite, EF-Mount, mit manueller Blende und Fokus. Inklusive Kalibrierung auf 3 Blendenpositionen und bis zu vier Fokusentfernungen. |
LS-35-1.4-EFM | 35 mm Brennweite, EF-Mount, mit manueller Blende und Fokus. Inklusive Kalibrierung auf 3 Blendenpositionen und bis zu vier Fokusentfernungen. |
LS-50-1.4-EFM | 50 mm Brennweite, EF-Mount, mit manueller Blende und Fokus. Inklusive Kalibrierung auf 3 Blendenpositionen und bis zu vier Fokusentfernungen. |
LS-100-2.8-EFM | 100 mm Brennweite, EF-Mount, mit manueller Blende und Fokus. Inklusive Kalibrierung auf 3 Blendenpositionen und bis zu vier Fokusentfernungen. |
Nahaufnahme-Objektive |
|
LS-2X-EF | Objektiv mit 2facher Vergrößerung. Einschließlich Objektivtubus, EF-Adapter, Halsband und Kalibrierung. Der Kunde ist für die Schwingungsisolierung und die Filterregistrierung verantwortlich. |
LS-5X-EF | Objektiv mit 5facher Vergrößerung. Einschließlich Objektivtubus, EF-Adapter, Halsband und Kalibrierung. Der Kunde ist für die Schwingungsisolierung und die Filterregistrierung verantwortlich. |
LS-10X-EF | Objektiv mit 10facher Vergrößerung. Einschließlich Objektivtubus, EF-Adapter, Halsband und Kalibrierung. Der Kunde ist für die Schwingungsisolierung und die Filterregistrierung verantwortlich. |
Sonstige Objektive |
|
LS-NED-EF | Nahaufnahmeobjektiv für EF-Mount-Bildgebungssysteme, Periskop, 90° schwenkbarer Tubus, manueller Fokus, austauschbare Eintrittspupillen und Befestigungsmaterial. Kalibrierung ist nicht enthalten. Verfügbare Fokusabstände: 30cm – unendlich (200cm Bank). Verfügbare Eintrittspupillen: 1,5, 2,0, 3,0, 4,0 & 5,0 mm + kundenspezifische Öffnungen. |
LS-Cono-EF | Objektiv mit konoskopischem Betrachtungswinkel für EF-Mount-Bildsysteme. Inklusive Montagematerial und Kalibrierung. |
Software | |
Photometrica Bolt-Ons | Optionale anwendungsspezifische Photometrica-Softwarepakete |
Das WP525 von Westboro Photonics eignet sich für die Messung aller Arten von Flachbildschirmen, von Mikro-Displays bis hin zu Smartwatches, Tablets, Fernsehern und sogar Kinowänden. Es eignet sich auch für die Prüfung der Gleichmäßigkeit der beleuchteten Fläche von Beleuchtungsprodukten und für die Durchführung der Analyse der projizierten Strahlenmuster von Lampen und LEDs.
Das WP525 kann vom Benutzer so konfiguriert werden, dass es die Blickwinkelleistung eines Bildschirms unter Verwendung des konoskopischen Objektivs misst. Ebenfalls erhältlich ist das XR1-NED-Objektiv (Near Eye Display), das speziell für die Prüfung von tragbaren Displays entwickelt wurde, die in Augmented-Reality- (AR) und Virtual-Reality-Anwendungen (VR) eingesetzt werden.
