SSL-Goniophotometer des Typs C eignen sich für die Prüfung der winkelmäßigen Lichtstärkeverteilung von Lampen, Leuchten und Produkten der Architekturbeleuchtung. Bei Goniophotometern des Typs C wird ein Kippen der Probe gegenüber der Schwerkraft während des Scans vermieden. Dadurch wird sichergestellt, dass die Lampe eine feste Brennrichtung beibehält, was für viele Arten der Architekturbeleuchtung (insbesondere für HID-Leuchten) wichtig ist. Das SSL Resource-Sortiment an IES-Bewegungsgoniophotometern des Typs C umfasst die C-1-Familie der Einstiegsklasse, die fortschrittlichere LUMI-Serie und das DECO 27, das die Anforderungen von CIE S025 und IES LM-79-19 für eine feste (vertikale) Brennposition während eines Gonio-Scans erfüllt.
Wenn Sie nur Richtungsbeleuchtungsprodukte wie Kfz-Scheinwerfer und Begrenzungs-/Seitenleuchten oder VMS-Schilder sowie Schiffs-, Flugplatz-, Verkehrs-, Zug- und Fahrradbeleuchtungen testen möchten, sollten Sie ein Bewegungsgoniophotometer-System Typ A oder Type B nutzen. Bitte beachten Sie, dass die Goniophotometermodelle der Serien LAMP 30 und LUMI von Haus aus vom Bewegungstyp C auf den Bewegungstyp B umgestellt werden können (und umgekehrt), und zwar mit einem optionalen Zubehörsatz.
Bewegungsgoniophotometer des Typs C eignen sich für die Prüfung der winkelmäßigen Lichtstärkeverteilung von Lampen, Leuchten und architektonischer Beleuchtungsprodukte. Bei Goniophotometern des Typs C wird die Probe während des Scans nicht in Bezug auf die Schwerkraft gekippt. Dadurch wird sichergestellt, dass die Lampe eine feste Brennrichtung beibehält, was für viele Arten der Architekturbeleuchtung (insbesondere für HID-Leuchten) wichtig ist.
Das SSL Resource-Sortiment an IES-Bewegungsgoniophotometern des Typs C umfasst die C-1-Familie der Einstiegsklasse, die fortschrittlichere LUMI-Serie und das DECO 27, das die Anforderungen von CIE S025 und IES LM-79-19 für eine feste (vertikale) Brennposition während eines Gonio-Scans erfüllt.
Wenn Sie nur Richtungsbeleuchtungsprodukte wie Kfz-Scheinwerfer und Begrenzungs-/Seitenleuchten oder VMS-Schilder sowie Schiffs-, Flugplatz-, Verkehrs-, Zug- und Fahrradbeleuchtungen testen möchten, sollten Sie ein Bewegungsgoniophotometer-System Typ A oder Type B nutzen.
Zur Auswahl stehen ein Präzisionsphotometer mit optionaler Flickermessung oder ein Tristimulus-Kolorimeter, das zusätzlich die CIE-Farbkoordinaten und CCT messen kann. Ein zusätzliches Spektralradiometer ermöglicht Spektralanalyse und Farbwiedergabemessungen mit der optionalen Möglichkeit, radiometrische Messungen in den UV- und IR-Bereich auszudehnen, was z. B. für die Prüfung von UVC-Entkeimungslampen oder Gartenbau-Lichtquellen geeignet ist.
Hauptmerkmale
» Ideal für: Prüfung von LED-Modulen, Downlights und dünnen Platten
» Goniometertyp: 2-Achsen motorisiert, IES Typ C Bewegung
» Maximale Probengröße: 75cm x 15cm
» Maximales Probengewicht: 3 kg
Übersicht
Das SSL Resource LEDI 70 ist ein Goniophotometer vom Typ C mit horizontaler Bewegung, das ein Beleuchtungsprodukt um orthogonale horizontale und vertikale Achsen dreht. Bei der horizontalen Bewegung des Typs C wird das zu prüfende Gerät in einer vertikalen Ebene so angebracht, dass die Richtung der Spitzenintensität (normalerweise) horizontal ausgerichtet ist. Die Brennposition der Lampe neigt sich also während eines Scans nicht in Bezug auf die Schwerkraft, obwohl das Gerät selbst um seine azimutale (horizontale) Achse gedreht wird. Typische Anwendungen für Goniophotometer des Typs C sind die Messung von Produkten der architektonischen Beleuchtung.
Bitte beachten Sie, dass ein Goniophotometer des Typs C mit horizontaler Bewegung nicht die Anforderungen an die Brennlage erfüllt, die in Normen wie CIE S025 oder IES LM 79-19 festgelegt sind. Wenn Sie diese Normen einhalten und die Lampe entweder in vertikaler Aufwärts- oder Abwärtsausrichtung betreiben möchten, sollten Sie stattdessen ein vertikales Goniophotometer des Typs C der Serie SSL DECO oder ein horizontales System des Typs C der Serie SSL LUMI in Betracht ziehen, das mit der Option BPC (Burn Position Corrector) ausgestattet ist.
Das LEDI 70 kann Proben aufnehmen, die bis zu 750 mm lang und 150 mm tief sind und bis zu 3 kg wiegen. Die Goniometer-Bewegungstische haben eine Winkelauflösung von <0,01°. Die empfohlene Mindestgröße der Dunkelkammer ist 0,8 m breit, 1,5 m hoch und 6 m lang. Bitte beachten Sie, dass der Photometerkopf möglicherweise in größerem Abstand aufgestellt werden muss, um die Anforderungen für Messungen im photometrischen Fernfeld für sehr engwinklige Lichtquellen zu erfüllen.
Die winkelförmige Lichtstärkeverteilung wird standardmäßig mit dem Laborphotometer SSL LC-800 erfasst, das mit einem präzisen photopischen Sensor der DIN-Klasse A ausgestattet ist. Das SSL LC-800 kann optional mit Tristimulus-Farbmesssensoren ausgestattet werden, wenn Sie auch die CIE-Farbart und die korrelierte Farbtemperaturverteilung (CCT) der Lampe messen möchten. Der Sensor wird mit einem Stativ und einem Streulichtrohr geliefert.
Die SSL GPM-Software ermöglicht die vollständige Steuerung des Goniophotometers und zeichnet die Intensitätsverteilung der zu prüfenden Probe auf. Es wird ein umfassender und anpassbarer Prüfbericht erstellt, und die photometrischen Daten können sowohl im IES- als auch im EULUMDAT-Dateiformat exportiert werden.
Ein Ausrichtungslaser und ein Laserentfernungsmesser gehören zur Standardausrüstung. Zu den Optionen gehören computergesteuerte AC/DC-Netzteile.
Hauptmerkmale
» Ideal für: LED-Module und kleine Strahler
» Goniometer Typ: 2-Achsen motorisiert, IES Typ C horizontal
» Maximale Probengröße: 30 x 34 cm
» Maximales Probengewicht: 3 kg
Übersicht
Der SSL Resource LAMP 30 ist ein Goniophotometer vom Typ C mit horizontaler Bewegung, das ein Beleuchtungsprodukt um orthogonale horizontale und vertikale Achsen dreht. Bei der horizontalen Bewegung des Typs C ist das zu prüfende Gerät in einer vertikalen Ebene montiert, so dass die Richtung der Spitzenintensität (normalerweise) horizontal ausgerichtet ist. Die Brennposition der Lampe neigt sich also während eines Scans nicht in Bezug auf die Schwerkraft, obwohl das Gerät selbst um seine azimutale (horizontale) Achse gedreht wird. Typische Anwendungen für Goniophotometer des Typs C sind die Messung von Produkten der Architekturbeleuchtung.
Bitte beachten Sie, dass ein Goniophotometer des Typs C mit horizontaler Bewegung nicht die Anforderungen an die Brennlage erfüllt, die in Normen wie CIE S025 oder IES LM 79-19 festgelegt sind. Wenn Sie diese Normen einhalten und die Lampe entweder in vertikaler Aufwärts- oder Abwärtsausrichtung betreiben möchten, sollten Sie stattdessen ein vertikales Goniophotometer des Typs C der Serie SSL DECO oder ein horizontales System des Typs C der Serie SSL LUMI in Betracht ziehen, das mit der Option BPC (Burn Position Corrector) ausgestattet ist.
Die LAMP 30 kann optional für den Bewegungstyp B konfiguriert werden (dann wird das Modell LAMP 30.B). Es ist auch möglich, ein LAMP 30 Goniophotometer mit einem Zubehörsatz zu bestellen, der es dem Benutzer ermöglicht, sein System von Typ C auf Typ B und umgekehrt umzubauen.
Der LAMP 30 kann Proben aufnehmen, die bis zu 340 mm lang und 300 mm tief sind und bis zu 3 kg wiegen. Die Goniometer-Bewegungstische haben eine Winkelauflösung von <0,01°. Die empfohlene Mindestgröße der Dunkelkammer ist 0,8 m breit, 1,5 m hoch und 6 m lang. Bitte beachten Sie, dass der Photometerkopf möglicherweise in größerem Abstand aufgestellt werden muss, um die Anforderungen für Messungen im photometrischen Fernfeld für sehr engwinklige Lichtquellen zu erfüllen.
Die winkelmäßige Lichtstärkeverteilung wird standardmäßig mit dem Laborphotometer SSL LC-800 erfasst, das mit dem Messkopf SSL LH-1010-F3 ausgestattet ist. Das SSL LC-800 kann optional mit Tristimulus-Kolorimeter-Sensoren ausgestattet werden, wenn Sie auch die CIE-Farbart und die korrelierte Farbtemperaturverteilung (CCT) der Lampe messen möchten. Der Sensor wird mit einem Stativ und einem Streulichtrohr geliefert.
Die SSL GPM-Software ermöglicht die vollständige Steuerung des Goniophotometers und zeichnet die Intensitätsverteilung der zu prüfenden Probe auf. Es wird ein umfassender und anpassbarer Prüfbericht erstellt, und die photometrischen Daten können sowohl im IES- als auch im EULUMDAT-Dateiformat exportiert werden.
Ein Ausrichtungslaser und ein Laserentfernungsmesser gehören zur Standardausrüstung. Zu den Optionen gehören computergesteuerte AC/DC-Netzteile.
Hauptmerkmale
» Ideal für: LED-Streifen, LED-Röhren und leichte lineare Beleuchtungskörper
» Goniometertyp: 2-Achsen motorisiert, IES Typ C Bewegung
» Maximale Probengröße: 200 x 12 cm
» Maximales Probengewicht: 4 kg
Übersicht
Das SSL Resource LAMP 200 ist ein Goniophotometer vom Typ C mit horizontaler Bewegung, das ein Beleuchtungsprodukt um orthogonale horizontale und vertikale Achsen dreht. Bei der horizontalen Bewegung des Typs C ist das zu prüfende Gerät in einer vertikalen Ebene montiert, so dass die Richtung der Spitzenintensität (normalerweise) horizontal ausgerichtet ist. Die Brennposition der Lampe neigt sich also während eines Scans nicht in Bezug auf die Schwerkraft, obwohl das Gerät selbst um seine azimutale (horizontale) Achse gedreht wird. Typische Anwendungen für Goniophotometer des Typs C sind die Messung von Produkten der architektonischen Beleuchtung.
Bitte beachten Sie, dass ein Goniophotometer des Typs C mit horizontaler Bewegung standardmäßig nicht die Anforderungen an die Verbrennungsposition erfüllt, die in Normen wie CIE S025 oder IES LM 79-19 festgelegt sind. Wenn Sie diese Normen einhalten möchten, können Sie den LAMP 200 mit der Option BPC (burn position corrector) ausstatten.
Der LAMP 200 kann Proben aufnehmen, die bis zu 200 cm lang und 12 cm tief sind und bis zu 4 kg wiegen. Die Goniometer-Bewegungstische haben eine Winkelauflösung von <0,01°. Die empfohlene Mindestgröße der Dunkelkammer ist 2,5 m breit, 2,5 m hoch und 12 m lang. Bitte beachten Sie, dass der Photometerkopf möglicherweise in größerem Abstand aufgestellt werden muss, um die Anforderungen für Messungen im photometrischen Fernfeld für sehr engwinklige Lichtquellen zu erfüllen.
Die winkelförmige Lichtstärkeverteilung wird standardmäßig mit dem Laborphotometer SSL LC-800 erfasst, das mit dem Messkopf SSL LH-1010-F3 ausgestattet ist. Das SSL LC-800 kann optional mit Tristimulus-Kolorimeter-Sensoren ausgestattet werden, wenn Sie auch die CIE-Farbart und die korrelierte Farbtemperaturverteilung (CCT) der Lampe messen möchten. Der Sensor wird mit einem Stativ und einem Streulichtrohr geliefert.
Die SSL GPM-Software ermöglicht die vollständige Steuerung des Goniophotometers und zeichnet die Intensitätsverteilung der zu prüfenden Probe auf. Es wird ein umfassender und anpassbarer Prüfbericht erstellt, und die photometrischen Daten können sowohl im IES- als auch im EULUMDAT-Dateiformat exportiert werden.
Ein Ausrichtungslaser und ein Laserentfernungsmesser gehören zur Standardausrüstung. Zu den Optionen gehören computergesteuerte AC/DC-Netzteile.
Hauptmerkmale
» Ideal für: Prüfung von Langfeldleuchten mit einer Länge von bis zu 2,0 m
» Goniometertyp: 2-Achsen motorisiert, IES Typ C Bewegung
» Maximale Probengröße: 175cm x 33cm
» Maximales Probengewicht: 30 kg
Übersicht
Das SSL Resource UNI 200 ist ein Goniophotometer vom Typ C mit horizontaler Bewegung, das ein Beleuchtungsprodukt um orthogonale horizontale und vertikale Achsen dreht. Bei der horizontalen Bewegung des Typs C ist das zu prüfende Gerät in einer vertikalen Ebene montiert, so dass die Richtung der Spitzenintensität (normalerweise) horizontal ausgerichtet ist. Die Brennposition der Lampe neigt sich also während eines Scans nicht in Bezug auf die Schwerkraft, obwohl das Gerät selbst um seine azimutale (horizontale) Achse gedreht wird. Typische Anwendungen für Goniophotometer des Typs C sind die Messung von Produkten der architektonischen Beleuchtung.
Bitte beachten Sie, dass ein Goniophotometer des Typs C mit horizontaler Bewegung nicht die Anforderungen an die Brennlage erfüllt, die in Normen wie CIE S025 oder IES LM 79-19 festgelegt sind. Wenn Sie diese Normen einhalten und die Lampe entweder in vertikaler Aufwärts- oder Abwärtsausrichtung betreiben möchten, sollten Sie stattdessen ein vertikales Goniophotometer des Typs C der Serie SSL DECO oder ein horizontales System des Typs C der Serie SSL LUMI in Betracht ziehen, das mit der Option BPC (Burn Position Corrector) ausgestattet ist.
Der UNI 200 kann Leuchten mit einer Länge von bis zu 2000 mm und einer Tiefe von 800 mm und einem Gewicht von bis zu 30 kg handhaben und ist damit ideal für lineare Leuchten von bis zu 2,0 m. Die Goniometer-Bewegungstische haben eine Winkelauflösung von <0,01°. Die empfohlene Mindestgröße der Dunkelkammer für den UNI 200 ist 3,0 m breit, 3,0 m hoch und 13 m lang. Bitte beachten Sie, dass der Photometerkopf möglicherweise in einem größeren Abstand aufgestellt werden muss, um die Anforderungen für Messungen im photometrischen Fernfeld für sehr engwinklige Lichtquellen zu erfüllen.
Die winkelförmige Lichtstärkeverteilung wird standardmäßig mit dem Laborphotometer SSL LC-800 erfasst, das mit einem präzisen photopischen Sensor der DIN-Klasse A ausgestattet ist. Das SSL LC-800 kann optional mit Tristimulus-Farbmesssensoren ausgestattet werden, wenn Sie auch die CIE-Farbart und die korrelierte Farbtemperaturverteilung (CCT) der Lampe messen möchten. Der Sensor wird mit einem Stativ und einem Streulichtrohr geliefert.
Die SSL GPM-Software ermöglicht die vollständige Steuerung des Goniophotometers und zeichnet die Intensitätsverteilung der zu prüfenden Probe auf. Es wird ein umfassender und anpassbarer Prüfbericht erstellt, und die photometrischen Daten können sowohl im IES- als auch im EULUMDAT-Dateiformat exportiert werden.
Ein Ausrichtungslaser und ein Laserentfernungsmesser gehören zur Standardausrüstung. Zu den Optionen gehören computergesteuerte AC/DC-Netzteile.
Hauptmerkmale
» Fortschrittliche, vielseitige Goniometer für architektonische und gerichtete Beleuchtung
» Goniometertyp: 2-Achsen motorisiert, IES Typ C Bewegung
» LUMI 90 maximale Probengröße: 90 x 30cm; 9kg
» LUMI 120 maximale Probengröße: 120 x 80cm; 20kg
» LUMI 180 maximale Probengröße: 180 x 60cm; 25kg
Übersicht
Die SSL Resource LUMI-Serie sind Goniophotometer des Typs C mit horizontaler Bewegung, die ein Beleuchtungsprodukt um orthogonale horizontale und vertikale Achsen drehen. Bei der horizontalen Bewegung des Typs C wird das zu prüfende Gerät in einer vertikalen Ebene montiert, so dass die Richtung der Spitzenintensität (normalerweise) horizontal ausgerichtet ist. Die Brennposition der Lampe neigt sich also während eines Scans nicht in Bezug auf die Schwerkraft, obwohl das Gerät selbst um seine azimutale (horizontale) Achse gedreht wird. Typische Anwendungen für Goniophotometer des Typs C sind die Messung von Produkten der Architekturbeleuchtung.
Bitte beachten Sie, dass ein Goniophotometer des Typs C mit horizontaler Bewegung nicht die Anforderungen an die Brennlage erfüllt, die in Normen wie CIE S025 oder IES LM 79-19 festgelegt sind. Wenn Sie diese Normen einhalten und die Lampe entweder in vertikaler Aufwärts- oder Abwärtsausrichtung betreiben möchten, sollten Sie stattdessen ein vertikales SSL DECO Goniophotometer des Typs C in Betracht ziehen oder ein horizontales System der SSL LUMI-Serie des Typs C mit der Option BPC (Burn Position Corrector) ausstatten.
Die LUMI-Serie kann optional für den Bewegungstyp B konfiguriert werden. Es ist auch möglich, ein LUMI-Goniophotometer mit einem Zubehörsatz zu bestellen, mit dem der Benutzer sein System von Typ C auf Typ B und umgekehrt umstellen kann. Dies wäre nützlich, wenn Messungen sowohl von gerichteten als auch von Architekturbeleuchtungsprodukten erforderlich sind.
Die LUMI-Familie wird in drei Modellen angeboten. Das kleinste Modell, der LUMI 90, eignet sich für Proben mit einer Länge von bis zu 90 cm und einer Tiefe von 30 cm. Das mittlere Modell LUMI 120 ist für Proben mit einer Länge von bis zu 120 cm und einer Tiefe von 80 cm ausgelegt. Der LUMI 180 schließlich kann Beleuchtungsprodukte mit einer Länge von bis zu 180 cm und einer Tiefe von 60 cm aufnehmen. Die Goniometer-Bewegungstische haben eine Winkelauflösung von <0,01°.
Über die C-1-Systeme der Einstiegsklasse hinaus bieten die LUMI-Goniophotometer zusätzliche Funktionen, die die Benutzerfreundlichkeit verbessern, die Produktivität steigern und die Anwendungsflexibilität erhöhen. Angefangen beim Elektronik-Rack, integrieren die LUMI-Modelle alle Systemmodule in eine kompakte 19-Zoll-Rack-Einheit. Der Goniometer-Bewegungstisch ist direkt auf diesem Schrank montiert, was den Transport erleichtert und die Stabilität erhöht. Zusätzlich zu den beiden standardmäßigen motorisierten Achsen können LUMI-Systeme mit einem motorisierten vertikalen Arm und einer Kamera konfiguriert werden, die die Positionierung des zu prüfenden Geräts um den Drehpunkt des Goniometers automatisieren. Die Kamera kann auch automatisch die Größe der leuchtenden Fläche der Lichtquelle bestimmen. Schließlich können Sie einen motorisierten Probenhalter hinzufügen, der die Befestigung Ihrer Probe am Goniometerrahmen wesentlich vereinfacht und beschleunigt. Mit dem zweihändig bedienbaren linearen Probenhalter können Sie beispielsweise eine Leuchte in weniger als 5 Sekunden montieren.
Die empfohlene Mindestgröße der Dunkelkammer für das LUMI 90 beträgt 1,1 x 1,7 x 5 m, während sie für das LUMI 120 auf 3,5 x 2,2 x 8 m ansteigt. Für das LUMI 180 sollte die Dunkelkammergröße idealerweise 2,7 x 2,5 x 10 m betragen. Bitte beachten Sie, dass zur Erfüllung der Fernfeldbedingung für engwinklige Strahlen der Photometerkopf eventuell in größerem Abstand aufgestellt werden muss.
Die winkelförmige Lichtstärkeverteilung wird standardmäßig mit dem Laborphotometer SSL LC-800 erfasst, das mit einem präzisen photopischen Messkopf der DIN-Klasse A ausgestattet ist. Das System kann optional mit Tristimulus-Kolorimeter-Sensoren ausgestattet werden, wenn Sie auch die CIE-Farbkoordinaten und die korrelierte Farbtemperaturverteilung (CCT) der Lampe messen möchten. Der Sensor wird mit einem Stativ und einem Streulichtrohr geliefert.
Bis zu vier Sensoren können als Teil eines LUMI-Goniophotometersystems betrieben werden. Ein sekundäres Photometer dient zur Messung geringer Lichtstärken und zur automatischen Flickermessung. Eine Zusatzkamera kann zur automatischen Ausrichtung des zu prüfenden Geräts und zur Berechnung der leuchtenden Fläche verwendet werden. Die Kamera kann auch ein Referenzfoto des Prüflings aufnehmen und die UGR-Blendungsbewertung der Leuchte berechnen. Ein Spektroradiometer kann die CCT und den CRI als Funktion des Winkels aufzeichnen und auch die räumliche Farbgleichmäßigkeit angeben.
Die SSL GPM-Software ermöglicht die vollständige Steuerung des Goniophotometers und zeichnet die Intensitätsverteilung der zu prüfenden Probe auf. Es wird ein umfassender und anpassbarer Prüfbericht erstellt, und die photometrischen Daten können sowohl im IES- als auch im EULUMDAT-Dateiformat exportiert werden.
Zur Standardausstattung gehören ein Ausrichtungslaser und ein Laserentfernungsmesser. Zu den Optionen gehören ein zusätzliches Spektralradiometer, ein Flimmerphotometer und computergesteuerte AC/DC-Netzteile. Ebenfalls optional sind die motorisierte Vertikalachse und das Kameraausrichtungssystem sowie ein motorisierter Probenhalter (4 Typen sind standardmäßig erhältlich).
Hauptmerkmale
» Brennstellung von unten nach oben oder von unten nach oben, entspricht LM-79 & S025
» Ideal für Downlighter, <27cm Durchmesser
» Goniometer Typ: 3-Achsen motorisiert, IES Typ C vertikale Bewegung
» Maximale Probengröße: 27 cm Durchmesser der leuchtenden Fläche, 50 x 30 cm Einbaumaß
» Maximales Probengewicht: 6 kg
Übersicht
Das SSL Resource DECO 27 ist ein Goniophotometer vom Typ C mit vertikaler Bewegung, das ein Beleuchtungsprodukt um eine vertikale, azimutale Achse dreht, während sich der Sensor in einem Bogen um die Probe dreht. Bei der vertikalen Bewegung des Typs C wird das zu prüfende Gerät in einer vertikalen Ebene so montiert, dass die Richtung der Spitzenintensität vertikal nach oben (Basis unten) oder vertikal nach unten (Basis oben) gerichtet ist. Die Brennposition der Lampe neigt sich also nicht und dreht sich während des Scans nicht in Bezug auf die Schwerkraft. Die vorgesehene Anwendung für das Goniophotometer Typ C DECO 27 ist die Messung von Downlights und Strahlern unter strenger Einhaltung von Normen wie IES LM-79-19 und CIE SO25.
Das DECO 27 kann Proben mit einer leuchtenden Fläche von bis zu 27 cm Durchmesser und einer Größe von bis zu 50 x 30 cm aufnehmen, wobei das Gewicht auf 6 kg begrenzt ist. Die Bewegungstische des Goniometers haben eine Winkelauflösung von <0,01°. Die empfohlene Mindestgröße der Dunkelkammer für das DECO 27 beträgt 1,0 x 2,5 x 2,5 m (L x B x H). Die dritte motorisierte Drehachse des DECO ermöglicht es dem Bediener, die gewünschte Achse für die Brennposition ferngesteuert einzustellen.
Die winkelförmige Lichtstärkeverteilung wird standardmäßig mit dem Laborphotometer SSL LC-800 erfasst, das mit einem präzisen photopischen Messkopf der DIN-Klasse A ausgestattet ist. Das System kann optional mit Tristimulus-Kolorimeter-Sensoren ausgestattet werden, wenn Sie auch die CIE-Farbkoordinaten und die korrelierte Farbtemperaturverteilung (CCT) der Lampe messen möchten. Der Sensor wird mit einem Stativ und einem Streulichtrohr geliefert.
Die SSL GPM-Software ermöglicht die vollständige Steuerung des Goniophotometers und zeichnet die Intensitätsverteilung der zu prüfenden Probe auf. Es wird ein umfassender und anpassbarer Prüfbericht erstellt, und die photometrischen Daten können sowohl im IES- als auch im EULUMDAT-Dateiformat exportiert werden.
Zu den Optionen gehören ein zusätzliches Spektralradiometer, ein Flickerphotometer und computergesteuerte AC/DC-Netzteile.
SSL Resource bietet eine Reihe von Präzisionsphotometern, Farbmessgeräten und Spektralradiometern in Laborqualität an, die als Teil eines Goniophotometersystems oder unabhängig davon eingesetzt werden können. Ein Photometer bietet einen großen dynamischen Bereich zur Messung der Beleuchtungsstärke in Lux, der Lichtstärke in Candela und des Gesamtlichtstroms in Lumen (berechnet als 2π- oder 4π-Integral der gerichteten Lichtstärke). Ein Tristimulus-Farbmessgerät hat die gleiche Funktion wie ein Photometer, kann aber zusätzlich die CIE-Farbkoordinaten und die korrelierte Farbtemperatur in Kelvin messen. Ein Spektralradiometer wird in der Regel als sekundärer Sensor in einem Goniophotometersystem verwendet, da es einen begrenzteren dynamischen Bereich hat, aber zusätzlich die Möglichkeit bietet, radiometrische (UV- und IR-) Lichtwerte, Photonenflussmessungen zur Bewertung der Gartenbau-Beleuchtung und Farbwiedergabemetriken zu messen.
SSL LC-800.x Laborphotometer und Kolorimeter – Brochüre
Das SSL LC-800.x ist ein Präzisions-Hochgeschwindigkeits-Fotostrommessgerät, das Eingänge von 1 bis 4 Sensoren aufnehmen kann, wobei das Suffix „x“ die Anzahl der gewählten Kanäle angibt. Das LC-800 kann sowohl als Photometer arbeiten, wenn es an einen photopischen Sensor angeschlossen ist, als auch als Farbmessgerät, wenn es an drei Tristimulus-XYZ-Reaktionssensoren angeschlossen ist. Bitte beachten Sie, dass das LC-800 für höchste kolorimetrische Genauigkeit mit vier Tristimulus-Sensoren ausgestattet werden kann, wobei der X-Kanal (rot) in XR- (rot) und XB- (blau) Kanäle aufgeteilt wird. Das LC-800 ist sowohl mit Sensoren der LH- als auch der CH-Serie kompatibel.
Mit einem Dynamikbereich von 9 Dekaden ist das LC-800 in der Lage, sowohl hohe als auch niedrige Lichtintensitäten zu erfassen, ohne dass der Sensor bewegt werden muss, während die erforderlichen Fernfeld-Testbedingungen aufrechterhalten werden. Im Vergleich dazu muss ein Spektralradiometer unter Umständen näher an die Lichtquelle herangeführt werden, um Signal-Rausch-Fehler bei schwacher Beleuchtung zu vermeiden, oder weiter weg, um eine Sättigung des Sensors bei einer starken Lichtquelle zu vermeiden.
Mit einer Abtastbandbreite von bis zu 200 kHz kann das LC-800 auch als empfindliches Flickermessgerät eingesetzt werden, das in der Lage ist, stroboskopische visuelle Messungen (SVM) bei > 2 kHz aufzuzeichnen. Dank dieser Bandbreite kann ein mit einem LC-800 ausgestattetes Goniophotometersystem auch „on the fly“ messen, was zu kürzeren Abtastzeiten im Vergleich zu herkömmlichen „Stop & Go“-Bewegungen führt.
SSL L-40 Laborphotometer- Brochüre
Der SSL L-40 ist eine kostengünstigere Alternative zum LC-800 für diejenigen, die keinen so großen Dynamikbereich benötigen. Das L-40 ist mit photopischen Sensoren der LH-Serie kompatibel und mit einer Abtastbandbreite von bis zu 100 kHz sind sowohl photometrische als auch Flickermessungen möglich. Der L-40 ist in zwei Versionen erhältlich, wobei sowohl die Version für niedrige als auch für hohe Lichtstärken (L-40.2) einen Dynamikbereich von über 4 Dekaden bietet.
SSL C-400 Labor-Kolorimeter – Brochüre
Das SSL C-400 ist eine Dreikanal-Kolorimeter-Version des Photometers L-40. Das L-400 ist mit den Tristimulus-Sensoren der CH-Serie kompatibel, und mit einer Abtastbandbreite von bis zu 15 kHz sind photometrische, farbmetrische und Flickermessungen möglich. Das L-400 ist sowohl als Modell für niedrige als auch für hohe Lichtstärken (L-400.2) erhältlich und bietet einen Dynamikbereich von über 4 Dekaden.
SSL S-680 Labor-Spektroradiometer – Brochüre
Das SSL S-680 ist ein kompaktes CCD-Array-Spektrometer, das in der Regel als sekundärer Sensor in einem Goniophotometersystem eingesetzt wird, da es einen geringeren Dynamikbereich als das LC-800 Photometer besitzt. Es ermöglicht die Messung radiometrischer Werte (UV- und IR-Bestrahlungsstärke) sowie von Photonenflusswerten für die Bewertung von Gartenbaubeleuchtung und Farbwiedergabemetriken für Architekturbeleuchtung. Das S-680 ist in vier Versionen erhältlich, die verschiedene Bereiche im Wellenlängenbereich von 250-1050nm abdecken.
SSL S-80 Tragbares Spektroradiometer – Brochüre
Das SSL S-80 „SPEKTRI“ ist ein tragbares Array-Spektralradiometer, das als sekundärer Sensor als Teil eines Goniophotometersystems oder separat als vielseitiger Belichtungsmesser verwendet werden kann. Das S-80 ermöglicht Messungen der spektralen Bestrahlungsstärke, aus denen photometrische und kolorimetrische Parameter berechnet werden. Als sekundärer Sensor in einem Goniophotometersystem bietet das S-80 die Möglichkeit, radiometrische Werte (UV- und IR-Bestrahlungsstärke) sowie Photonenflussmessungen für die Bewertung von Gartenbaubeleuchtung und Farbwiedergabemetriken für Architekturbeleuchtung zu messen.
Für den Einsatz vor Ort wird das S-80 über Bluetooth von Ihrem Android-Smartphone gesteuert, während für Laboranwendungen die Kommunikation über USB mit einem PC erfolgt (Windows-Software ist als kostenpflichtige Option erhältlich).
Das S-80 ist in einer von fünf anwendungsspezifischen Konfigurationen erhältlich:
SSL Resource Photometrische und farbmetrische SensorenBei der Konfiguration Ihres SSL-Goniophotometersystems können Sie aus einer Reihe von photometrischen, farbmetrischen und radiometrischen Messköpfen wählen. Jeder ist für die Verwendung mit einem SSL-Fotostrommessgerät konzipiert (siehe: Registerkarte Messgeräte). Beachten Sie, dass der Messbereich und die Auflösung eines bestimmten Sensors durch das dazugehörige Messgerät beeinflusst wird, mit dem er gekoppelt ist.
Ein Sensor mit photopischer Empfindlichkeit ermöglicht die Messung der Beleuchtungsstärke in Lux, der Lichtstärke in Candela und des Gesamtlichtstroms in Lumen (berechnet als 2π- oder 4π-Integral der gerichteten Lichtstärke) mit großem Dynamikbereich. Ein farbmetrischer Tristimulus-Sensor entspricht einem Photometer, kann aber zusätzlich die CIE-Farbkoordinaten und die korrelierte Farbtemperatur in Kelvin messen. Ein radiometrischer Sensor bietet ein nahezu wellenlängenunabhängiges Ansprechverhalten über einen bestimmten Spektralbereich zur Messung der Infrarotbestrahlungsstärke in Watt pro Quadratmeter. Eine weitere Reihe radiometrischer Sensoren ist für die Messung der photosynthetischen Photonenflussdichte (PPFD) von Beleuchtungsprodukten für den Gartenbau konzipiert.
SSL LH Sensoren für die photopische Reaktion
Die LH-Sensoren mit photopischer Empfindlichkeit sind Siliziumdetektoren, die mit einem Filter kombiniert sind, der eine spektrale Übereinstimmung mit der photopischen Beobachterfunktion nach CIE V(λ) herstellt, und die für Messungen der Beleuchtungsstärke in Lux kalibriert sind. Bei der Messung der axialen Lichtstärke als Teil eines Goniophotometersystems wird ein Ablenkrohr zur Abschirmung von Streulicht verwendet. Für die Messung ausgedehnter Lichtquellen ist ein Kosinus-Diffusor für den 6,7-mm-Sensor erhältlich, um die Beleuchtungsstärke außerhalb der Achse richtig zu skalieren. Mit einem f1′ von 3% erfüllen die meisten Sensoren der LH-Familie die Anforderungen an die spektrale Anpassung der DIN-Klasse A.
SSL LH PPFD Sensoren mit radiometrischer Reaktion
Die radiometrischen LH PPFD-Sensoren sind Siliziumdetektoren in Kombination mit einem radiometrischen Filter, der für die Messung der photosynthetischen Photonenflussdichte in der Einheit μmols/m².s kalibriert ist.
SSL LH Bestrahlungsstärke-Sensoren
Die LH-Bestrahlungssensoren sind Siliziumdetektoren, die mit einem radiometrischen Filter kombiniert sind, der für die Messung der Bestrahlungsstärke in der Einheit W/m² kalibriert ist. Diese Detektoren werden verwendet, um die Leistung von Infrarotbeleuchtungsprodukten zu bewerten.
SSL CH Farbmetrische Tristimulus-Sensoren
Die CH Tristimulus-Response-Sensoren bestehen aus drei oder vier nebeneinander angeordneten Siliziumsensoren, die jeweils auf die CIE 1931 xyz Tristimulus-Farbanpassungsfunktionen abgestimmt sind. Diese Detektoren sind für Beleuchtungsstärkemessungen in Lux kalibriert und bieten zusätzlich die Möglichkeit, CIE-Farbkoordinaten und die korrelierte Farbtemperatur (CCT) in Kelvin zu messen. Die Vierkanalsensoren trennen die CIE X-Tristimulus-Antwort in X-Rot- und X-Blau-Kanäle für eine verbesserte Farbmessgenauigkeit.
SSL Resource Goniophotometer SoftwareIhr SSL Resource Goniophotometersystem wird mit einer Windows-Software geliefert, die speziell auf die von Ihnen gewählte(n) Bewegungsart(en) abgestimmt ist, entweder Typ C oder Typ A/B. Sie können entweder Ihren eigenen PC zur Verfügung stellen oder, wenn Sie es vorziehen, liefert Pro-Lite einen vorkonfigurierten Computer als Teil des Goniophotometersystems.
Type C Goniophotometer Messparameter
Die Goniophotometer-Systemsoftware vom Typ C meldet die folgenden Parameter, wenn sie mit dem SSL LC-800 Photometer verwendet wird:

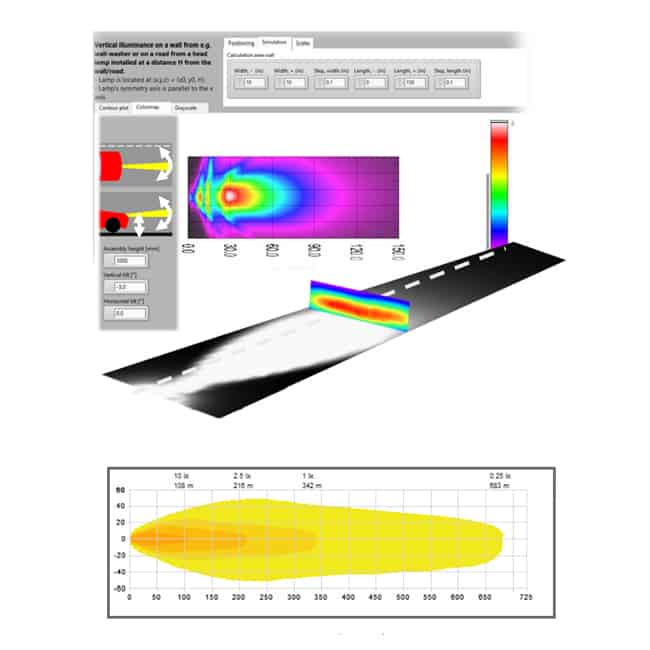

Die Goniophotometer-Software vom Typ C bietet eine Vielzahl von Darstellungsmöglichkeiten. Dazu gehören polare Intensitätsdiagramme für ausgewählte C-Ebenen, dynamische Kegelbeleuchtungsstärkediagramme, BUG-Diagramme (back/up/glare) und Werkzeuge zur Modellierung der räumlichen Beleuchtungsstärke. Bei Systemen, die mit einem Kolorimeter ausgestattet sind, wird die räumliche Farbgleichmäßigkeit (SDCM) in einem CIE-Farbwertdiagramm dargestellt. Für Systeme, die mit einem Spektralradiometer ausgestattet sind, werden TM-30 Farbwiedergabevektorkarten erstellt.
Die Lichtstärkewerte können als abgegrenzter Text (XML-Format) oder als standardisierte photometrische Datendateien in den Formaten IES, LDT oder TM-30 exportiert werden. Ein integrierter Konverter ermöglicht die Umwandlung von Dateien zwischen den verschiedenen Formaten, während ein LDT-Editor die Bearbeitung von Dateien ohne Rückgriff auf Software von Drittanbietern ermöglicht. Für Leuchten, die nach oben und unten strahlen, verfügt die Software über ein Dienstprogramm, mit dem sowohl die nach oben als auch die nach unten gerichteten Messdaten in einer einzigen Datei zusammengefasst werden können. Ein Werkzeug zur Strahlensymmetrierung vereinfacht die Messung von rotationssymmetrischen Leuchten.
Type A/B Goniophotometer Messparameter
Die Goniophotometer SSL Resource AUTO 100 (Typ B) und AUTO 1000 (Typ A) sowie die Modelle der Serien LAMP 30 und LUMI, die von Haus aus für Typ-B-Bewegungen konfiguriert sind (oder mit einem Umrüstsatz von Typ C auf Typ B geliefert werden), werden mit zusätzlicher Software geliefert, die eine Pass/Fail-Meldung nach verschiedenen Fahrzeug-, Transport- und Avioniknormen ermöglicht, darunter ICAO, CAP 437, ECE, FVMSS108, FAA usw. Die Straßenbeleuchtung kann als Draufsicht aus der Vogelperspektive oder als 3D-Projektion auf die Straßenoberfläche in Graustufen in Kombination mit einer Traversalebene auf 50 m in Farbe dargestellt werden. Es können auch Isolux-Karten erstellt werden, um Zonen mit konstanter Beleuchtungsstärke darzustellen.
Die folgenden Optionen sind für Ihr SSL Resource Goniophotometersystem verfügbar.
Light Meter Optionen
Übereinstimmung mit CIE S025 & IES LM-79-19: Korrektur der Brennposition
Normen wie CIE S025 und IES LM-79-18 schreiben vor, dass das zu prüfende Gerät in seiner Konstruktionsausrichtung montiert und während eines goniometrischen Scans nicht in Bezug auf die Schwerkraft gekippt oder gedreht werden darf. Alle SSL Typ C Bewegungsgoniophotometer mit Ausnahme des DECO 27 montieren den Prüfling in einer vertikalen Ebene, so dass die optische Achse horizontal ist. Die Lampe neigt sich während eines Scans zwar nicht in Bezug auf die Schwerkraft, dreht sich aber um ihre eigene horizontale (Azimut-)Achse. Da die meisten architektonischen Beleuchtungskörper in der Regel an der Decke montiert sind und senkrecht nach unten strahlen, kann es wünschenswert sein, den Prüfling in der gleichen (vertikalen, von unten nach oben gerichteten) Ausrichtung zu montieren.
Zu diesem Zweck bieten wir den SSL-ALI Absolute Lumen Integrator an. Dieses Zubehörteil wird am C-Ebenen-Motor des Host-Goniometersystems befestigt, um den Prüfling in einer vertikalen Ausrichtung nach unten (Basis nach oben) zu montieren. Sie ist für die Installation von architektonischen oder dekorativen Beleuchtungskörpern mit relativ kleinen beleuchteten Flächen bestimmt. Für den Fall, dass Sie den Prüfling nicht in der vorgesehenen Ausrichtung montieren können, bieten wir das Zubehör SSL-BPC Burn Position Corrector (rechts abgebildet an einem LUMI 90). Dieses Gerät wird ebenfalls am C-Ebenen-Motor des Host-Goniometers befestigt und ermöglicht es dem Bediener, den Unterschied in der Lichtausbeute des Prüflings in seiner Konstruktionsausrichtung im Vergleich zu derjenigen, in der er am Goniophotometer befestigt ist, zu messen. Die Software des Goniophotometers berechnet dann einen Korrekturfaktor, den sie automatisch auf nachfolgende Messungen dieses Produkts anwendet.
Das Goniophotometer DECO 27 ist ebenfalls ein Bewegungsmodell des Typs C. Im Gegensatz zu den anderen Modellen ist der Prüfling jedoch senkrecht nach unten ausgerichtet. Als solches erfüllt das DECO-Modell die Anforderungen der CIE S025 und der IES LM79-19 an eine feste Brennposition, ohne dass auf die Zubehöroptionen ALI oder BPC zurückgegriffen werden muss.
Ausrichtungskamera
Die SSL IMG-2 ist eine 2,3-Megapixel-USB-3.0-Hilfskamera für die Ausrichtung, die als Option für Goniophotometer der SSL LUMI-Serie erhältlich ist. Zusätzlich zu den beiden standardmäßigen motorisierten Achsen können die LUMI-Systeme mit einem motorisierten vertikalen Arm und einer Kamera konfiguriert werden, die die Positionierung des zu prüfenden Geräts um den Drehpunkt des Goniometers automatisieren. Die Kamera kann auch automatisch die Größe der leuchtenden Fläche der Lichtquelle bestimmen. Schließlich können Sie einen motorisierten Probenhalter hinzufügen, der die Befestigung Ihrer Probe am Goniometerrahmen erheblich vereinfacht und beschleunigt.
Verpackungs Optionen
Streulichtkontrolle
Streulicht sollte in allen photometrischen Laboratorien auf ein Minimum reduziert werden. Alle SSL-Goniophotometersysteme werden mit einem Photometer und einem Sensor geliefert, der mit einem Streulichtrohr ausgestattet ist. Dadurch wird das Sichtfeld des Sensors auf den beleuchteten Bereich des Prüflings begrenzt, wenn dieser sich auf dem Goniometerrahmen bewegt. Zur weiteren Reduzierung von Streulichtfehlern bieten wir das schwach reflektierende SSL BLACK-Gewebe an, das direkt hinter dem Goniophotometer angebracht werden kann. Die Kombination aus Streulichtröhre und schwarzem Material hinter dem Goniometerrahmen ermöglicht die Verwendung von Überkopfbeleuchtung während goniometrischer Scans.
Probenhalter
Es ist eine große Auswahl an Standard-Musterhaltern erhältlich, um die Montage Ihrer Beleuchtungsprodukte am SSL-Goniometerrahmen zu vereinfachen. Wählen Sie aus Halterungen für lineare Leuchten, Flächenleuchten, Downlighter, Straßenleuchten, Einbauleuchten und Flut-/Hochregallampen. Kundenspezifische Halterungen sind auf Anfrage ebenfalls erhältlich.
Umrüstsätze für Bewegung
SSL LAMP 30 sowie Goniophotometer der Serie LUMI vom Typ C können mit einem Zubehörsatz ausgestattet werden, um ihre Bewegung für die Messung von gerichteten Lichtquellen auf Typ B umzustellen. Der vom Benutzer installierte Bausatz enthält mechanische Adapter und eine Typ-B-Software zum Aufstecken. Ebenso kann ein Goniometer der Serien LAMP 30.B oder LUMI, das werkseitig für den Bewegungstyp B konfiguriert ist, mit einem Zubehörsatz auf den Bewegungstyp C umgestellt werden. Der Bausatz für die Umstellung von Typ B auf Typ A ist in der Abbildung rechts dargestellt.
Computer
Bei der Option SSL-PC handelt es sich um einen Windows-Computer, der vorkonfiguriert und mit vorinstallierter Software für das Goniophotometersystem geliefert wird. Dies vereinfacht die Beschaffung eines geeigneten Computers, spart Zeit und trägt dazu bei, dass Ihr Goniometersystem so schnell wie möglich betriebsbereit ist.
