Die MCIC-Serie von Westboro Photonics ist eine Reihe von Multikamera-Farbmesskameras, die für Hochgeschwindigkeitsprüfungen in Serienproduktionsumgebungen vorgesehen sind. Mit Taktzeiten von 1 Sekunde für Farbe ist das MCIC 4- bis 10-mal schneller als jede heute erhältliche Filterrad-Farbmesskamera. Da es keine beweglichen Teile gibt, werden Ausfallzeiten minimiert und die Lebensdauer maximiert. Das MCIC ist mit drei oder vier USB 3.0 CMOS Tristimulus-Photometern konfiguriert, um die Zuverlässigkeit zu erhöhen. Wählen Sie eine Auflösung von bis zu 12,3 Megapixeln, um auch kleinste Defekte zu analysieren. Integrieren Sie ein Spot-Spektralradiometer zur automatischen Spektralkorrektur.
Westboro Photonics MCIC-Serie Multikamera-Farbmessskameras

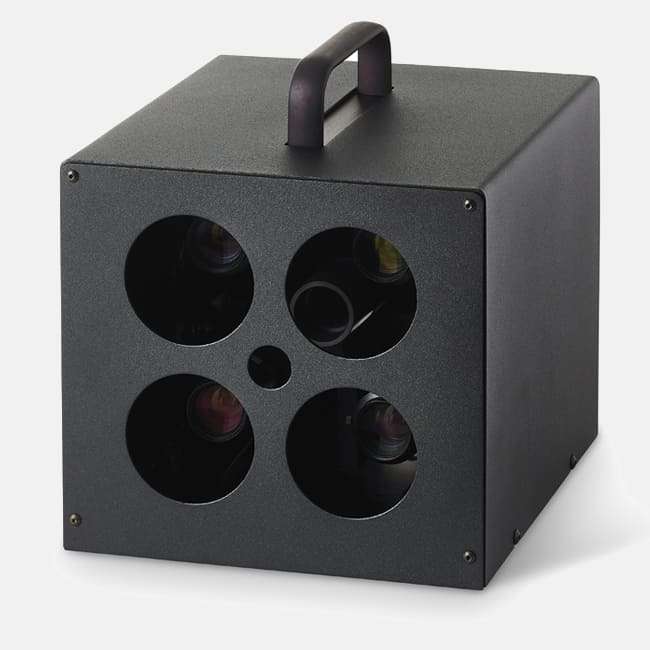

Das MCIC von Westboro Photonics ist eine Multikamera-Farbmesskamera für Hochgeschwindigkeitsprüfungen in der Produktion. Mit Taktzeiten von 1 Sekunde für Farbe ist das MCIC 4- bis 10-mal schneller als jedes heute erhältliche Filterrad-Farbmessgerät. Da es keine beweglichen Teile gibt, werden Ausfallzeiten minimiert und die Lebensdauer maximiert. Das MCIC ist mit drei oder vier USB 3.0 CMOS Tristimulus-Photometern konfiguriert, um die Zuverlässigkeit zu erhöhen. Wählen Sie eine Auflösung von bis zu 12,3 Megapixeln, um auch kleinste Defekte zu analysieren. Integrieren Sie ein Spot-Spektroradiometer zur automatischen Spektralkorrektur.
The MCIC Range
Die MCIC-Farbmesskameras von Westboro Photonics sind mit CMOS-Sensoren mit 2,3, 5,1 oder 12,3 Megapixeln erhältlich. Ein MCIC-Gerät kann mit bis zu vier ko-registrierten Smart Series USB3 CMOS-Fotometern konfiguriert werden, wobei jedes einzelne für Leuchtdichte (CIE Y-Kanal), XRed, XBlue und Z-Tristimulus gefiltert wird. Normalerweise wird das MCIC mit vier identischen Bildsensoren konfiguriert. Als Option können die 2,3- und 5,1-Megapixel-Geräte mit einem 12,3-Megapixel-Photometer als Ersatz für den Y-Kanal (Leuchtdichte) konfiguriert werden. In dieser Konfiguration können hochauflösende Leuchtdichtemessungen zur Analyse von kleinsten Displayfehlern verwendet werden.
Modell | Sensor (MP) | Integriertes Flickermessgerät | Integriertes Spektrometer |
WP4230 | 2.3 | o | o |
WP4501 | 5.1 | o | o |
WP41230 | 12.3 | o | o |
Zeichenerklärung: o = optional
Messmöglichkeiten
Die folgenden photometrischen Parameter können mit einer Farbmesskamera der MCIC-Serie gemessen werden:
Geschwindigkeit und Zuverlässigkeit für Produktionsanwendungen
Messdurchsatz und Zuverlässigkeit sind entscheidende Voraussetzungen für die Prüfung in der Produktionslinie. Vor diesem Hintergrund hat Westboro Photonics das MCIC speziell mit den folgenden Merkmalen entwickelt:
Optionen für Spektrum und Flimmern
Ein Spot-Spektralradiometer kann in das MCIC integriert werden, um die Chromatizitäts- und Leuchtdichtewerte automatisch zu korrigieren. Die Genauigkeit der Kamera wird durch die automatische Korrektur auf das Niveau des Spektroradiometers verbessert. Auch ein Flicker-Sensor kann integriert werden. Die Spektral- und Flickermessungen können parallel zu den MCIC-Fotometern durchgeführt werden. Wenden Sie sich an SphereOptics für individuelle Anpassungsmöglichkeiten.
Abgestimmte Objektive
Jedes Kolorimeter verfügt über ein Objektiv, das auf die Auflösung und Größe des Sensors abgestimmt ist und optimal scharfe und klare Bilder liefert. Durch die Anpassung eines Objektivs an einen bestimmten Sensor können die mit einer Westboro-Farbmesskamera erzeugten Bilder von höherer Qualität sein als bei vermeintlich höher auflösenden Kameras ohne angepasste Objektive. Westboro Photonics bietet angepasste Objektive mit Sichtfeldern von 10 bis 82° an. Einzelheiten entnehmen Sie bitte dem Datenblatt der Smart Series USB3 CMOS Photometer.
Leistungsfähige Software
Die Photometrica®-Software und optionale Softwarepakete bieten umfangreiche Möglichkeiten für Messungen und Analysen. Das Software Development Kit (SDK) ermöglicht die Erstellung vollständig kundenspezifischer Lösungen mit integriertem Scripting oder externer Steuerung.
Akkreditierte Kalibrierungen
Westboro Photonics betreibt ein nach ISO/IEC 17025:2017 akkreditiertes Kalibrierlabor.
| WP4230 | WP4501 | WP41230 |
Konfiguration | 4 x 2,3 Megapixel CMOS-Kameras | 4 x 5.1 Megapixel CMOS Kameras | 4 x 12.3 Megapixel CMOS Kameras |
Sensor | Sony Pregius IMX174 | Sony Pregius IMX250 | Sony Pregius IMX253 |
Sensor Typ | 12-Bit, CMOS-Sensor, 1,5″ Diagonale, 5,86μm Pixelgröße | 12-Bit, CMOS-Sensor, 2/3″ Diagonale, 3,45μm Pixelgröße | 12-Bit, CMOS-Sensor, 1,1″ Diagonale, 3,45μm Pixelgröße |
Pixel Array Größe | 1920 x 1200 | 2448 x 2048 | 4096 x 3000 |
Full Well (-e) | 32,500 | 10,200 | 10,200 |
System-Dynamikbereich (Einzelbelichtung) | 73 dB | 71 dB | 71 dB |
Hoher Dynamikbereich (Mehrfachbelichtung) | > 1,000,000:1 | > 1,000,000:1 | > 1,000,000:1 |
Photometrische Leistung |
|
|
|
Photometrische Messfähigkeiten | Leuchtdichte (cd/m2) | Leuchtdichte (cd/m2) | Leuchtdichte (cd/m2) |
Erkennbare Mindestleuchtdichte (cd/m2) | 0.0001 | 0.0001 | 0.0001 |
Mindest-Leuchtdichte (cd/m2, SNR = 60) | 0.002 | 0.002 | 0.002 |
Mindest-Leuchtdichte (cd/m2, SNR = 100) | 0.003 | 0.003 | 0.003 |
Maximale Leuchtdichte (cd/m2, ohne ND) | 600,000 | 2,000,000 | 2,000,000 |
Unsicherheit bei der Leuchtdichte (Lichtart A) | ±3% | ±3% | ±3% |
Objektiv-Optionen |
|
|
|
Standardobjektive (siehe Datenblatt für Sichtfeld) | 12mm | 8mm | 12mm |
Kalibrierte Blendenpositionen | Zwei von: F1.4, F/2.8, F/4 & F/8 | Zwei: typischerweise F/2 und F/16 | Zwei: typischerweise F/2 und F/16 |
Sonstige Spezifikationen |
|
|
|
Kommunikationsschnittstelle | USB 3.0 | USB 3.0 | USB 3.0 |
Betriebstemperatur (für Spezifikationen) | 18-24°C | 18-24°C | 18-24°C |
Luftfeuchtigkeit im Betrieb | 10-90% (nicht kondensierend) | 10-90% (nicht kondensierend) | 10-90% (nicht kondensierend) |
MCIC-Serie Modell | Standard-Lieferumfang |
WP4230 | 4 x 2,3 MP-Hochgeschwindigkeits-Bildanalysesystem mit CMOS 1/1,2″-Sensor mit 12-Bit-A/D, photopischer Spektralkorrektur, USB3-Schnittstelle, PCIe-USB3-Karte, Kommunikationskabel, unbefristete Photometrica- und SDK-Softwarelizenzen, ein Jahr Software-Support und zwei Jahre Hardware-Garantie. |
WP4501 | 4 x 5,0 MP Hochgeschwindigkeits-Bildanalysesystem mit CMOS 2/3″-Sensor mit 12-Bit-A/D, photopischer Spektralkorrektur, USB3-Schnittstelle, PCIe-USB3-Karte, Kommunikationskabel, unbefristete Photometrica- und SDK-Softwarelizenzen, ein Jahr Software-Support und eine zweijährige Hardware-Garantie. |
WP41230 | 4 x 12,3 MP-Hochgeschwindigkeits-Bildanalysesystem mit CMOS 1,1″-Sensor mit 12-Bit-A/D, photopischer Spektralkorrektur, USB3-Schnittstelle, PCIe-USB3-Karte, Kommunikationskabel, unbefristete Photometrica- und SDK-Softwarelizenzen, ein Jahr Software-Support und zwei Jahre Hardware-Garantie. |
Objektive für WP4230 |
|
LS-12 (1”, 2MP) | 12-mm-Objektiv für WP4230. Objektiv im 1″-Format, mit austauschbaren Blendenplatten F1.4/F2.8/F4/F8 und Zweiwege-Umkehrmutter für die Fokuseinstellung. Kalibriert mit einer Auswahl von zwei Blendeneinstellungen und bis zu vier Fokusentfernungen zwischen 25 und 200 cm. Standard-Fokusentfernungen: 25, 50, 75 und 100 cm. Standard-Blenden: F1.4 und F8. |
LS-16 (1”, 2MP) | 16-mm-Objektiv für WP4230. Objektiv im 1″-Format, mit austauschbaren Blendenplatten F1.4/F2.8/F4/F8 und Zweiwege-Umkehrmutter für die Fokuseinstellung. Kalibriert mit einer Auswahl von zwei Blendeneinstellungen und bis zu vier Fokusentfernungen zwischen 30 und 200 cm. Standard-Fokusentfernungen: 30, 50, 75 und 100 cm. Standard-Blenden: F1.4 und F8. |
LS-25 (1”, 2MP) | 25-mm-Objektiv für WP4230. Objektiv im 1″-Format, mit austauschbaren Blendenlamellen F1.4/F2.8/F4/F8 und Zweiwege-Umkehrmutter für die Fokuseinstellung. Kalibriert mit einer Auswahl von zwei Blendeneinstellungen und bis zu vier Fokusentfernungen zwischen 30 und 200 cm. Standard-Fokusentfernungen: 25, 50, 75 und 100 cm. Standard-Blenden: F1.4 UND F8. |
LS-35 (1”, 2MP) | 35-mm-Objektiv für WP4230. Objektiv im 1″-Format, mit austauschbaren Blendenlamellen F1.4/F2.8/F4/F8 und Zweiwege-Umkehrmutter zur Fokuseinstellung. Kalibriert mit einer Auswahl von zwei Blendeneinstellungen und bis zu vier Fokusentfernungen zwischen 25 und 200 cm. Standard-Fokusentfernungen: 30, 50, 75 und 100 cm. Standard-Blenden: F1.4 und F8. |
LS-50 (1”, 2MP) | 50-mm-Objektiv für WP4230. Objektiv im 1″-Format, mit austauschbaren Blendenlamellen F1.4/F2.8/F4/F8 und Zweiwege-Umkehrmutter zur Fokuseinstellung. Kalibriert mit einer Auswahl von zwei Blendeneinstellungen und bis zu vier Fokusentfernungen zwischen 50 und 200 cm. Standard-Fokusentfernungen: 50, 75, 100 und 125 cm. Standard-Blenden: F1.4 und F8. |
Objektive für WP4501 | |
LS-8 (2/3”, 10MP) | 8mm Objektiv für WP4501. 2/3″-Format-Objektiv, C-Mount mit Schraubverschlüssen für Blende und Fokus. Inklusive Kalibrierung bei Blende F1.8 und F22 oder nur einer benutzerdefinierten Einstellung, bei bis zu vier Fokusentfernungen zwischen 15 – 200cm. Standard-Fokusentfernungen: 25, 50, 75 und 100 cm. Standard-Blenden: F1.8 und F22. |
LS-12 (2/3”, 10MP) | 12mm Objektiv für WP4501. 2/3″-Format-Objektiv, C-Mount mit Schraubverschlüssen für Blende und Fokus. Inklusive Kalibrierung bei Blende F8 und F11 oder nur einer benutzerdefinierten Einstellung, bei bis zu vier Fokusentfernungen zwischen 25 – 200cm. Standard-Fokusentfernungen: 25, 50, 75 und 100 cm. Standard-Blenden: F1.8. |
LS-16 (2/3”, 10MP) | 16mm Objektiv für WP4501. 2/3″-Format-Objektiv, C-Mount mit Schraubverschlüssen für Blende und Fokus. Inklusive Kalibrierung bei Blende F8 nur bei bis zu vier Fokusentfernungen zwischen 17 – 200cm. Standard-Fokusentfernungen: 25, 50, 75 und 100 cm. Standard-Blenden: F1.8. |
LS-25 (2/3”, 10MP) | 25mm Objektiv für WP4501. 2/3″-Formatobjektiv, C-Mount mit Schraubverschlüssen für Blende und Fokus. Inklusive Kalibrierung bei Blende F8 und F16 oder nur einer benutzerdefinierten Einstellung, bei bis zu vier Fokusentfernungen zwischen 17,2 – 200cm. Standard-Fokusentfernungen: 25, 50, 75 und 100 cm. Standard-Blenden: F1.8 und F16. |
LS-35 (2/3”, 10MP) | 35mm Objektiv für WP4501. 2/3″-Format-Objektiv, C-Mount mit Schraubverschlüssen für Blende und Fokus. Inklusive Kalibrierung bei Blende F2 nur bei bis zu vier Fokusentfernungen zwischen 25 – 200cm. Standard-Fokusentfernungen: 25, 50, 75 und 100 cm. Standard-Blenden: F2. |
LS-50 (2/3”, 10MP) | 50mm Objektiv für WP4501. 2/3″-Format-Objektiv, C-Mount mit Schraubverschlüssen für Blende und Fokus. Inklusive Kalibrierung bei Blende F8 und F16 oder nur einer benutzerdefinierten Einstellung, bei bis zu vier Fokusentfernungen zwischen 25 – 200cm. Standard-Fokusentfernungen: 25, 50, 75 und 100 cm. Standard-Blenden: F2.8 und F16. |
Objektive für WP41230 |
|
LS-16 (4/3”, HR) | 16mm Objektiv für WP41230. Objektiv im Format 4/3″, C-Mount mit Schraubverschlüssen für Blende und Fokus. Inklusive Kalibrierung bei Blende F2 und F22 oder nur einer benutzerdefinierten Einstellung und bei bis zu vier Fokusentfernungen zwischen 25 und 200 cm. Standard-Fokusentfernungen: 25, 50, 75 und 100 cm. Standard-Blenden: F2 und F22. |
LS-25 (4/3”, HR) | 25mm Objektiv für WP41230. Objektiv im Format 4/3″, C-Mount mit Schraubverschlüssen für Blende und Fokus. Inklusive Kalibrierung bei Blende F2 und F16 oder nur einer benutzerdefinierten Einstellung und bei bis zu vier Fokusentfernungen zwischen 25 und 200 cm. Standard-Fokusentfernungen: 25, 50, 75 und 100 cm. Standard-Blenden: F2 und F22. |
LS-35 (1.1”, 24MP) | 35mm Objektiv für WP41230. 35 mm Brennweite, 1,1″-Formatobjektiv, C-Mount mit Schraubverschlüssen für Blende und Fokus. Inklusive Kalibrierung nur bei Blende F1,8 oder nur bei einer zugelassenen benutzerdefinierten Einstellung und bei bis zu vier Fokusentfernungen zwischen 30 und 200 cm. Standard-Fokusentfernungen: 30, 50, 75 und 100 cm. Standard-Blende: F1.8. |
LS-50 (1.1”, 24MP) | 50mm Objektiv für WP41230. Objektiv im Format 1,1″, C-Mount mit Schraubverschlüssen für Blende und Fokus. Inklusive Kalibrierung bei Blende F1,8 und F16 oder nur einer benutzerdefinierten Einstellung, bei bis zu vier Fokusentfernungen zwischen 28 – 200cm. Standard-Fokusentfernungen: 30, 50, 75 und 100 cm. Standard-Blenden: F1,8 und F16. |
Software | |
Photometrica Bolt-Ons | Optionale anwendungsspezifische Photometrica Software Packages. |

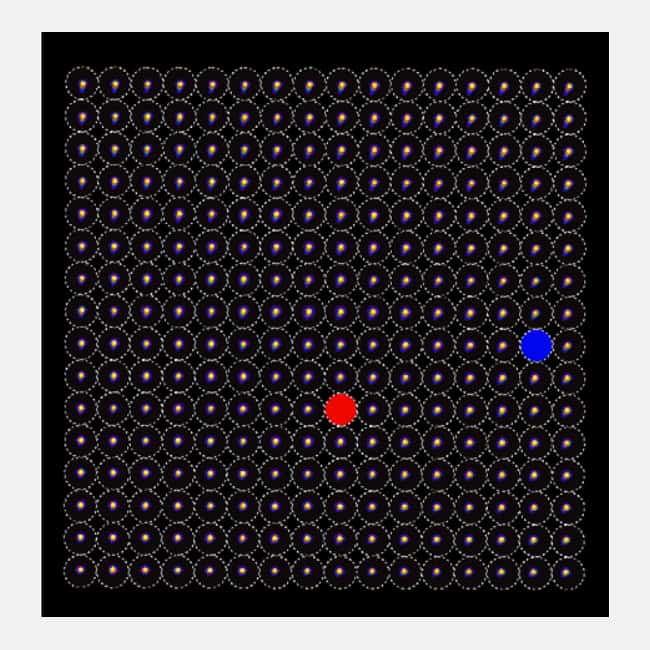

Eine Farbmesskamera ist ein leistungsfähiges kamerabasiertes Instrument, das im Vergleich zu „Spot“-Luminanzmessgeräten eine erheblich höhere Produktivität ermöglicht. Bildgebende Photometer und Farbmessgeräte finden Anwendung bei Anzeigen und Steuerungen in der Automobil- und Avionikindustrie, bei der Fahrzeugbeleuchtung, bei augennahen Anzeigen, bei Flachbildschirmen, bei der Gleichmäßigkeit der beleuchteten Fläche von Beleuchtungsprodukten und bei der Analyse des projizierten Strahlenmusters von Lampen und LEDs. Zu den gängigsten Anwendungen gehört die Prüfung der folgenden Produkte:
