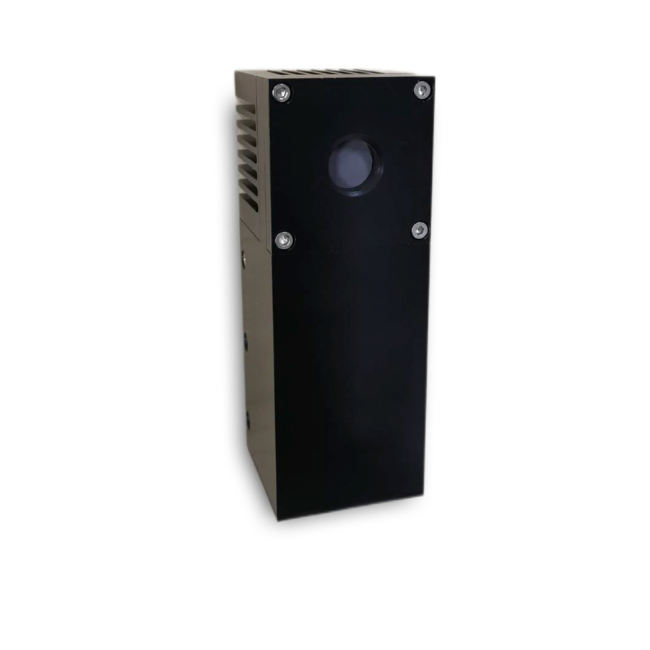

Das Thermosäulen-Leistungsmessgerät von Labsphere ist ein hochmodernes Instrument zur genauen Messung der optischen Leistung mit einer spektral flachen Empfindlichkeit von 0,19 µm bis 20 µm. Es verwendet einen Thermosäulen-Sensor, der aus mehreren Thermoelementen besteht, die sorgfältig integriert sind, um eine außergewöhnliche Empfindlichkeit und präzise Messungen von 10 mW bis 35 W zu ermöglichen. Dieser breite Spektral- und Leistungsbereich ist ideal für die Laserforschung und -entwicklung, die Echtzeitüberwachung für kritische Anwendungen von Lasern und laserbasierten Instrumenten sowie die Laserstrahlpositionierung und Leistungsoptimierung.
Ausgestattet mit einer intuitiven Softwareschnittstelle bietet das Thermosäulen-Leistungsmessgerät einfach abzulesende Messungen und Kontrollen.
Mit seiner robusten Konstruktion kann unser Thermosäulen-Leistungsmessgerät Leistungen von bis zu 35 W verarbeiten. Es wandelt Wärmeenergie effizient in ein elektrisches Signal um und ermöglicht so zuverlässige und genaue Leistungsmessungen in verschiedenen Anwendungen.
Wie funktioniert ein Thermosäulen-Leistungsmessgerät?
Ein Thermosäulen-Leistungsmessgerät nutzt den Seebeck-Effekt, der besagt, dass bei einem Temperaturunterschied zwischen zwei verschiedenen Metallen an der Verbindungsstelle eine Spannung erzeugt wird. Die Thermosäule besteht aus mehreren in Reihe geschalteten Verbindungen, wobei jede Verbindung eine kleine Spannung erzeugt. Diese Spannungen werden dann summiert und ergeben eine Gesamtausgangsspannung, die proportional zur auf die Thermosäule einfallenden Leistung ist.
Wozu dient ein Thermosäulen-Leistungsmessgerät?
Ein Thermosäulen-Leistungsmessgerät wird in erster Linie zur Messung der Leistung von Laserstrahlen oder anderen Quellen elektromagnetischer Strahlung eingesetzt. Dies macht es zu einem wertvollen Werkzeug in verschiedenen Branchen, wie z. B. Telekommunikation, Fertigung und Forschungslabore. Seine Fähigkeit, genaue und zuverlässige Leistungsmessungen zu liefern, macht es für Aufgaben wie Laserausjustierung, Qualitätskontrolle und Einhaltung von Sicherheitsvorschriften unverzichtbar. Dank ihrer kompakten Größe und Robustheit eignen sich die Thermosäulen-Leistungsmessgeräte auch für tragbare Anwendungen oder den Einsatz vor Ort.
LFTPM-035-L
Hohe Präzision: Dieses Messgerät zeichnet sich durch außergewöhnliche Genauigkeit und Auflösung aus und ermöglicht die präzise Messung selbst kleinster Schwankungen der optischen Leistung und Energiedichte.
Breiter Leistungsbereich: Mit seiner Fähigkeit, Leistungen von 10 mW bis zu 35 W zu messen, eignet es sich für ein breites Spektrum von Anwendungen, von Systemen mit geringer Leistung bis hin zu einigen industriellen Anwendungen mit mittlerer Leistung.
Benutzerfreundliches Interface: Das Messgerät ist mit einer intuitiven Software-Schnittstelle ausgestattet, die leicht ablesbare Messungen und eine bequeme Konfiguration und Anpassung ermöglicht.
Modell-Nummer: | LFTPM-035-L |
Wellenlängenbereich: | 190 nm ~ 20 μm |
Arbeitsbereich der optischen Leistung: | 10 mW ~ 35 W |
Typische Empfindlichkeit: | 0.5 mV/W |
Fläche des aktiven Sensors: | Ø15 mm |
Homogenität der aktiven Fläche: | ± 1% |
Maximale durchschnittliche Leistungsdichte: | 1.5 kW/cm² |
Maximale Impulsenergiedichte: | 0.3 J/cm² (1 ns Pulse), 5 J/cm² (1 ms Pulse) |
Auflösung: | 1 mW |
Anstiegszeit: | 1 s |
Linearität bei optischer Leistung: | ± 1% |
Kalibrierungsunsicherheit: | ± 3% |
Software: | Labsphere Pulsed Laser Power Measurement System Software |
Software-Artikelnummer: | LAS-00366-003 |
Stromanschluss: | USB Type B |
Kühlung: | Wärmesenke |
Montage: | 2x M6 Innengewindebohrungen |
Abmessungen: | 2 in (50 mm) x 2.04 in (52 mm) x 6 in (150 mm) |
