Benchtop-Prüfstand

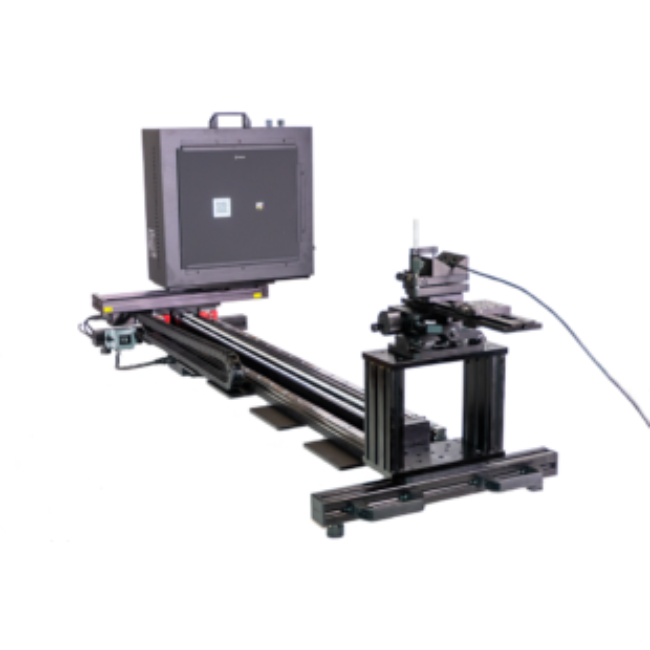

Der Imatest Benchtop-Prüfstand (BTS) ist eine einfach zu bedienende, modulare Plattform für Bildqualitätstests. Die Halterung eignet sich hervorragend für die Prüfung von Endoskopen.
Mit der optionalen Halterung für Endoskope können Sie Endoskope und medizinische Geräte schnell auf Schärfe, Farbgenauigkeit und mehr testen.
Das Basismodul verfügt über ein Schienensystem für wiederholbare Prüfpositionen. Motorisierte Versionen des BTS ermöglichen die automatische Positionierung von Kameras, Testzielen und Lichtquellen. Führen Sie Durchlichtprüfungen mit Imatest-Lightboxen und -Lichtplatten (separat erhältlich) durch, oder führen Sie Reflexionsprüfungen mit dem optionalen Magnetic Chart Mounting System durch.

Produktanfrage

Benchtop Prüfstand

BTS Details

  • Enthält einen kugelgelagerten Schlitten, der eine hohe Belastung und Lebensdauer bietet.
  • Das kompakte Design passt problemlos auf eine Standardwerkbank oder einen Tisch. Stellfläche: 54″ x 21″ (1,37M x 0,53M).
  • Mehrere Konfigurationen und Kits können allgemeine und spezifische Prüfanforderungen erfüllen.
  • Reflexions- oder Transmissionsprüfungen – von 1mm bis 1 Meter Prüfabstand
  • Endoskop-Modul – gebrauchsfertige Halterung für medizinische Geräte
SpezifikationenDetails
Gewicht:

BTS: 22.7 Kg (50 lbs)     |     BTS-R-KIT: 18.3 Kg (40 lbs)

BTS-E-KIT: 1.5 Kg (3.3 lbs)     |     BTS-MOTXZ: 34 Kg (75 lbs)

Abmessungen:

Die Abmessungen variieren je nach

verwendeter Konfiguration.

Breite: 528mm manuell ILP/ILB, 665mm Reflexionschart

Länge: 1372mm

Höhe: 692mm Reflexionschart

Homogene Lichtquellen für

Transmissionstargets:

ILP-A     |     ILP-B     |     ILB-B

Sichtbares Spektrum: 3100K     |     4100K     |     5100K     |     6500K

NIR Spectra: 850nm     |     940nm

Reflexionstargets:Bis zu 665 x 500mm (SFRreg 2X)
Translationsbewegung:

Motorisiert: Z-Achse: 1045mm     |     Y-Achse: 60mm     |     X-Achse: 300mm

Manuell: Z-Achse: 1000mm         |     Y-Achse: 60mm     |     X-Achse: 500mm

Maximale Geschwindigkeit (Motorisiert): 2000mm/s
Rotationsbewegung:Gierung: ±2.5º   |   Neigung bzw. Verkippung: ±2.5º   |    Endoskop: Gierung: 0º, 30º, 70º
Mikroschrittgröße:Z-Achse: 4.2µm     |     X-Axe: 0.50µm
Motorisierte Genauigkeit (unidirektional):Z-Achse: 700µm   |     X-Axe: 35µm
Reproduzierbarkeit:Z-Achse: 20µm     |     X-Achse: 2.5µm
Betriebstemperaturbereich:0 bis 40 °C
Maximales Gewicht des Prüflings: 11.34Kg (25lbs)     |     Endoskop Modul: 3Kg ( 6.6lbs)
Maximale elektrische Stromaufnahme:Z-Achse:  1800mA     |     X-Achse: 1900mA     |     Eingangsspannung: 100-240 V AC

Optionale Add Ons

  • Magnetisches Kartenmontagesystem für Reflexionstargets oder das Endoskopmodul an dem BTS. Es ermöglicht die einfache Montage von reflektierenden Zielen. Kompatibel mit jeder BTS-Konfiguration.
  • Das Endoskopmodul-Zusatzkit ist für starre Endoskopprüfungen konzipiert. Es umfasst den manuellen Montagetisch, zwei Schlitten, einen Spitzen-/Kacheltisch, eine um 30º und 70º abgewinkelte Montageplatte und eine V-Klemme.



Motorisierte Ergänzungen

  • Automatisieren Sie Ihren Prüfaufbau, um die Analyse mehrerer Bildqualitätsfaktoren über mehrere Diagramme und Prüfabstände hinweg abzuschließen.
  • Einfacher Anschluss über USB 2.0 oder serielle Kommunikationsanschlüsse und Senden von Befehlen über RS-232.
  • Die Konsolensoftware von Zaber erleichtert die Steuerung von Geschwindigkeit und Position des Messobjekts, die Änderung der Geräteeinstellungen und das Schreiben benutzerdefinierter Skripte.
  • Das Lineartischsystem verfügt über einen indizierten Drehknopf, der manuelle Steuerungsoptionen bietet.
  • Steuerschnittstelle: Serielle USB-Schnittstelle, Zaber Console Control Software, Python 3 – Zaber Motion Library, BasicMicro Motion Studio, Basic Micro Libraries (Python, C++), BasicMicro Drivers (LabView, Arduino)
