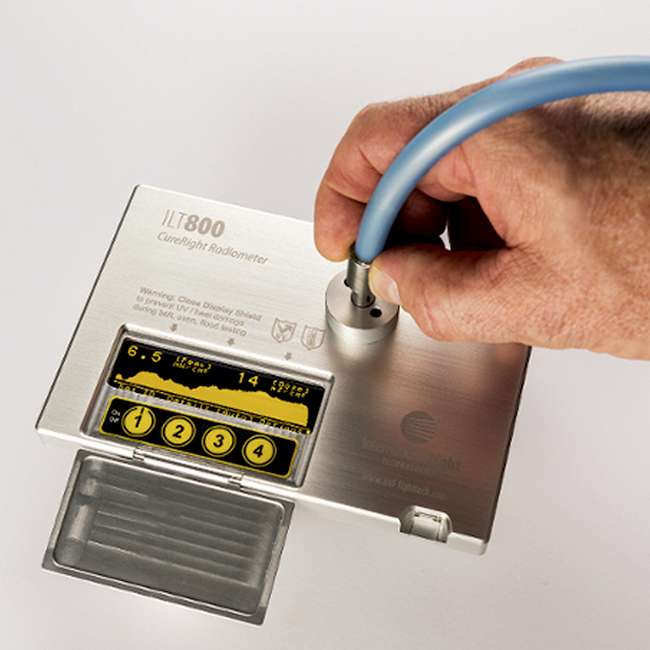

Bei der ILT 800-Serie handelt es sich um eine Familie von UV-Curelight- (oder „Band“-) Radiometern, die die Prozessbestrahlungsstärke von Leuchtstofflampen für die Sterilisation, von Quecksilber- oder Xenonlampen mit hoher Intensität für die Aushärtung und von LEDs für die Fotolithografie messen. Es muss sichergestellt werden, dass die Bestrahlungsstärke oder UV-Dosis, die auf eine Oberfläche oder ein Objekt trifft, die Kriterien für die Aktivierung und Gleichmäßigkeit erfüllt, damit der Prozess effektiv ist. Mit dem ILT 800 können Sie leicht überprüfen, ob die Energie Ihrer Lampe hoch genug ist oder ob Ihr System gewartet werden muss.
Das ILT800 vereinfacht die Messung, indem es kontinuierlich Proben nimmt, bis UV-Licht erkannt wird, und dann automatisch eine Messung einleitet. Das große OLED-Display des Geräts bietet sowohl numerische als auch grafische Darstellungen der Bestrahlungsstärke und Dosis. Die Abtastung erfolgt mit 3000 Messwerten pro Sekunde, was Bandgeschwindigkeiten von bis zu 77 Metern pro Sekunde ermöglicht und ein hochauflösendes Profil sowohl für kontinuierliche als auch gepulste Lichtquellen liefert.
Die spektrale Filterung des ILT800 wurde entwickelt, um die Reaktion der Photoninitatoren auf UV-Licht abzustimmen, die direkt mit seiner Absorption zusammenhängt und sehr wellenlängenselektiv ist. Die meisten Lampen emittieren breitbandiges UV/IVS/IR-Licht, und die Leistung der Lampe ändert sich möglicherweise nicht gleichmäßig über alle Wellenlängen. Die ILT800-Filter wurden entwickelt, um Änderungen der Lampenleistung in den Teilen des Spektrums zu überwachen, die sich auf die Absorption und damit auf die Wirksamkeit der Härtung auswirken.
Messung von Spot-, Flächen-, Flut-, Band- und Ofenlampen sowie LED-Quellen
Es ist wichtig, nicht nur die Dosis des UV-Lichts zu kontrollieren, das Ihre Produkte erhalten, sondern auch die Bestrahlungsstärke, um eine ordnungsgemäße Aushärtung der gesamten Beschichtung oder Schicht zu gewährleisten. Um zu überprüfen, ob die richtige Bestrahlungsstärke über den gesamten Belichtungsweg aufrechterhalten wird, ist ein Profilradiometer erforderlich. Das ILT800 ist ein in sich geschlossenes, leistungsstarkes und dennoch einfach zu bedienendes Messgerät, das alle Ihre Daten über alle UV/VIS-Prozesse hinweg erfasst, anzeigt und speichert.
Die hohe Messgeschwindigkeit des ILT800 liefert ein hochauflösendes Profil Ihres Systems. Systemanomalien und Prozessfehler lassen sich leicht erkennen, und die richtigen Wartungs- und Anpassungsmaßnahmen können schnell durchgeführt werden, sodass Sie den Betrieb schneller wieder aufnehmen können.
Das ILT800 wird mit einem umfangreichen Softwarepaket geliefert, das die interne CureRight-Messgerätesoftware, die CureRight-PC-Software für die Programmierung und Datenextraktion sowie ILTs Datalight III mit vollständiger API für die kundenspezifische Programmierung umfasst. Mit der CureRight PC-Software können Kunden alle gespeicherten Messwerte auf einen PC herunterladen. Sie ermöglicht auch die Programmierung des ILT800 mit bis zu 20 Geräte-IDs (Lichtquellenmodell oder Spitzname), die Programmierung von Datum und Uhrzeit, Mindestlichtstärke, zulässiger Verzögerung zwischen den Messwerten, automatischer Abschaltzeit und mehr. Die interne Software des Messgeräts ermöglicht das Messen, Speichern, Anzeigen und Vergleichen von über 1000 gespeicherten Messungen, einschließlich Profil, Datum/Uhrzeit, Temperatur, Bestrahlungsstärke und Dosis.
Die ILT 800-Familie

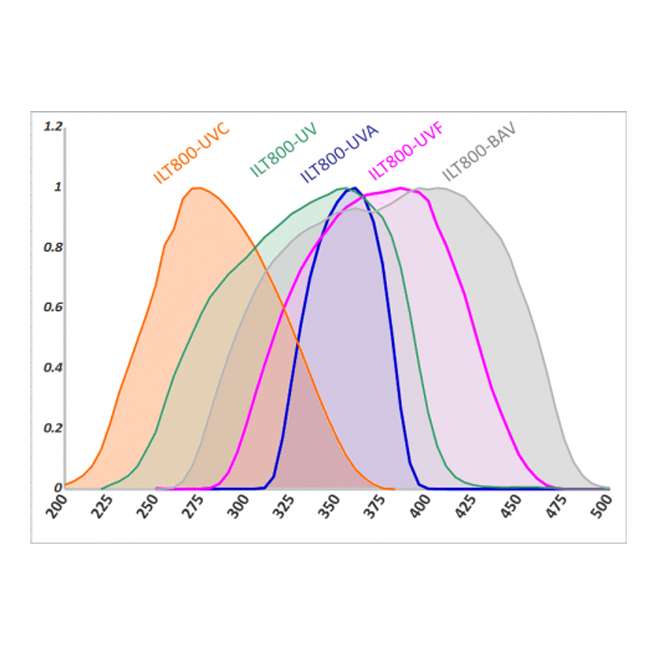

Die fünf Radiometer der ILT 800-Familie messen alle die UV-Bestrahlungsstärke (W/cm2) und Dosis (J/cm2), der Hauptunterschied zwischen ihnen ist das genaue Spektralband, in dem die Messungen vorgenommen werden.
ILT 800 Hauptmerkmale
Meter Typ | UV-Radiometer für Prozesskontrolle |
Spektrale Antwort | ILT 800 UVA: 315-390nm |
| ILT 800 BAV: 275-475nm |
| ILT 800 UV: 250-400nm |
| ILT 800 CUV: 215-350nm |
| ILT 800 UVF: 275-450nm (flache Reaktion 360-400nm) |
Sensor Typ | Kosinuskorrigiert linear, Festkörper, GaAsp und SiC mit Bandpassfiltern |
Messungen | Bestrahlungsstärke (µW/cm2 – mW/cm2) und Dosis (µJ/cm2 – mJ /cm2) |
Proben Rate | 3,000 Messungen pro Sekunde |
On-Board Datenspeicher | TBC |
Kalibrierung | NIST-rückführbar, ISO 17025 akkreditiert |
Stromversorgung | Micro USB & wiederaufladbare Batterie |
Dimensionen | 102 x 152 x 12.7mm (L x B x H) |
Gewicht | TBC |
Betriebstemperatur | 0-75°C |
Das ILT 800 ist ein Radiometer. Andere Arten von Lichtmessgeräten sind Photometer, Kolorimeter, Spektrometer und Spektralradiometer, die alle die Lichtmenge messen, aber grundlegend unterschiedlich funktionieren und Vor- und Nachteile haben.
Radiometer, Photometer & Kolorimeter
Radiometer und Photometer bestehen aus einem Photodetektor, einer elektrischen Auslesung und einer Kalibrierung. Die spektrale Empfindlichkeit einer Fotodiode variiert mit der Wellenlänge der einfallenden Strahlung. Das bedeutet, dass 1 W/m2 Bestrahlungsstärke bei 350 nm im UV einen anderen elektrischen Strom erzeugt als 1 W/m2 rotes Licht bei 650 nm.
Der Photodetektor wird in der Regel mit einem optischen Filter ausgestattet, der die inhärente spektrale Empfindlichkeit des Sensors verändert. Damit ein Radiometer die Menge an monochromatischem Licht messen kann, muss man nur die kalibrierte spektrale Empfindlichkeit der Fotodiode bei den relevanten Wellenlängen kennen. Wenn die Lichtquelle nicht monochromatisch ist (was bei allen Lichtquellen außer Lasern der Fall ist), kann ein Radiometer mit nackter Fotodiode keine absoluten radiometrischen Messungen liefern. Die Photodiode kann mit einem „radiometrischen“ Filter versehen werden, der das Ansprechverhalten über einen begrenzten Wellenlängenbereich normalisiert, in der Regel ±10 % von 450-950 nm, was eine Teillösung darstellt.
Ein Radiometer kann auch mit einem Filter ausgestattet sein, der die Spektralempfindlichkeit begrenzt oder anpasst. Diese Filter werden typischerweise bei Sicherheits- oder medizinischen Anwendungen eingesetzt, bei denen bestimmte Wellenlängen gefährlicher oder wirksamer sind als andere. Beispiele hierfür sind die Messung der Sicherheit von UVC-Lichtquellen, die Messung der erythematischen Wirksamkeit einer UVB-Quelle und die Messung blauer Phototherapielampen, die zur Behandlung von Bilirubin (Gelbsucht bei Neugeborenen) eingesetzt werden.
Ein Photometer ähnelt einem Radiometer, aber die Photodiode ist mit einem speziellen Filter ausgestattet, der die spektrale Empfindlichkeit der Detektor-Filter-Kombination so verändert, dass sie so weit wie möglich derjenigen des menschlichen Sehsystems entspricht, die durch die spektrale Lichtausbeute nach CIE für das photopische Sehen („photopische“ Reaktion) definiert ist. Die photopische Empfindlichkeit des menschlichen Auges bevorzugt stark grünes Licht, während blaues und rotes Licht als weniger intensiv wahrgenommen wird. Daher stuft ein photopischer Sensor die Helligkeit von Lichtquellen in enger Übereinstimmung mit der Wahrnehmung des menschlichen Sehsystems ein.
Ein Farbmessgerät ist eine Art Photometer, das drei oder vier Photodioden mit einem Filter kombiniert, der der Tristimulusreaktion des Auges sehr nahe kommt (die XYZ oder XRXBYZ Tristimulus-Farbanpassungsfunktionen). Ein Farbmessgerät misst die emittierte Farbe der zu prüfenden Lichtquelle und gibt diese als Tristimuluswerte, als CIE-Farbwertanteile und als korrelierte Farbtemperaturwerte (CCT) oder als dominante Wellenlänge an. Der Y-Filter eines Farbmessgeräts ist derselbe wie der photopische Filter in einem Photometer, daher kann ein „Tristimulus“-Farbmessgerät auch als Photometer fungieren.
Spektrometer & Spektroradiometer
Während bei Radiometern, Photometern und Kolorimetern Photodioden mit speziellen Filtern eingesetzt werden, misst ein Spektroradiometer die so genannte Spektralleistung der Lichtquelle, d. h. die Lichtmenge bei jeder Wellenlänge. Die spektrale Empfindlichkeit des Spektralradiometers wird bei jeder Wellenlänge kalibriert, wodurch der Fehler vermieden wird, der bei der Messung der Bestrahlungsstärke von Breitband-Lichtquellen mit ungefilterten Radiometern (oder sogar Radiometern mit Normalisierungsfiltern) auftritt.
Aus der gemessenen Spektralleistung lassen sich die gewünschten radiometrischen, photometrischen oder kolorimetrischen Kenngrößen berechnen. Ein Spektralradiometer vermeidet die potenziell erheblichen Fehler, die bei gefilterten Photometern und Farbmessgeräten auftreten, wenn die spektrale Reaktion des gefilterten Sensors nicht genau mit der des Zielbeobachters übereinstimmt, z. B. mit der photopischen Reaktion des Auges. Dies ist eine wichtige Überlegung; ein hochwertiges Photometer kann eine durchschnittliche spektrale Fehlanpassung (den f1’-Faktor) an den photopischen Beobachter von 5 % im Bereich des sichtbaren Lichts von 380-780 nm aufweisen, kann aber immer noch Fehler von 50 % oder mehr aufweisen, wenn es z. B. zur Messung von blauen oder roten LEDs verwendet wird.
Als Spektroradiometer bezeichnet man ein Spektrometer, das mit einer geeigneten Sammeloptik und einer absoluten Kalibrierung ausgestattet ist. Ein Spektrometer ist ein optisches Instrument mit einem Beugungsgitter, das das einfallende Licht physikalisch in seine einzelnen Wellenlängen aufteilt. Jede einzelne Wellenlänge wird auf einen Array-Photodetektor abgebildet, was die sofortige Aufzeichnung einer spektralen Leistungsverteilung ermöglicht.
