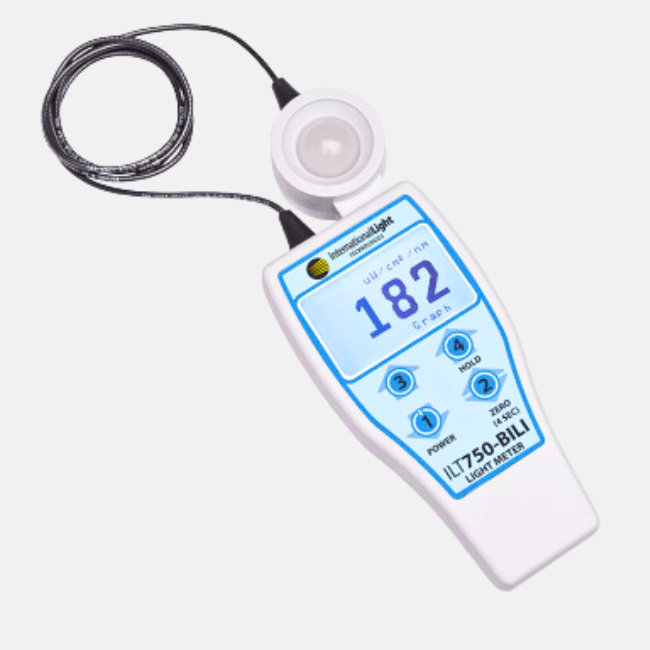

Das ILT 750 BILI 454 ist ein tragbares, tragbares Blaulicht-Bilirubin-Radiometer, das für die Messung der Bestrahlungsstärke von Phototherapielampen für die Behandlung von Säuglingsgelbsucht konfiguriert ist und ein direkter Ersatz für das nicht mehr erhältliche Ohmeda BiliBlanket II Lichtmessgerät ist.
Das 750 Biliblanket 454 von ILT ist ein standardmäßiger Ersatz für jedes GE-Blaulicht-Phototherapiesystem oder für diejenigen, die das eingestellte Ohmeda-Blaulichtmessgerät ersetzen möchten.
Das ILT 750 BILI 454 ist ein tragbares, Hand-Blaulicht- und Bilirubin-Radiometer, das für die Messung der Bestrahlungsstärke von Phototherapielampen konfiguriert ist und einen direkten Ersatz für das nicht mehr erhältliche Ohmeda BiliBlanket II Lichtmessgerät darstellt. Das 750 BiliBlanket 454 von ILT ist ein serienmäßiger Ersatz für jedes GE-Blaulicht-Phototherapiesystem oder für diejenigen, die das eingestellte Ohmeda-Blaulichtmessgerät ersetzen möchten.
Ersatz für das Ohmeda Biliblanket II Blaulichtmessgerät
GE hat das Ohmeda Bili Blanket II Blaulichtmessgerät, das zur Validierung ihrer Blaulicht-Phototherapiesysteme verwendet wird, eingestellt. Das ILT 750 BILI 454 ist ein direkter Ersatz für dieses Messgerät. Der einzigartige Detektor des ILT750 wurde entwickelt, um dem Ohmeda-Sensor zu entsprechen, jedoch mit einer wesentlichen Verbesserung – er ist abnehmbar. Er kann in jeder beliebigen Ausrichtung verwendet werden, wobei der Benutzer das Display während der Messungen sehen kann. Das drei Fuß lange Kabel ermöglicht es, unter Deckenlampen und in Inkubatoren zu arbeiten.
Das Messgerät ILT 750 BILI 454 ist bei 454 nm mit einer GE-LED-Lichtquelle kalibriert und ist in der Lage, innerhalb weniger Prozent des eingestellten Ohmeda-Lichtmessers zu messen. Das Messgerät kann mit GE Giraffe-Systemen, GE Lullaby-Systemen, GE BiliSoft-Systemen sowie allen herkömmlichen GE Blaulicht-Phototherapie-Systemen verwendet werden.
Weg mit dem Taschenrechner!
Das ILT750 vereinfacht die Messung von GE-Blaulichtquellen. Verabschieden Sie sich von 6, 9 oder 15 Mehrpunktmessungen und Berechnungen, um eine durchschnittliche Bestrahlungsstärke von über 30mW/cm2/nm zu gewährleisten. Das ILT750 berechnet automatisch die Messwerte, während Sie den Detektor nahtlos über die Decke oder unter die Lampe führen. Das Messgerät liefert Ihnen automatisch die Min/Max- und Durchschnittswerte der Bestrahlungsstärke in wenigen Sekunden.
Vielseitig und genau
Der Sensor des ILT 750 kann sowohl an das Messgerät angeschlossen als auch von diesem getrennt verwendet werden. Die Reaktion des Sensors entspricht dem Bilirubin-Aktionsspektrum, während ein kosinuskorrigierter Eingang eine genaue räumliche Reaktion ermöglicht. Das Messgerät zeigt sowohl die Bandbestrahlungsstärke (µW/cm2/nm) als auch die Bestrahlungsstärke (W/cm2) an und hat einen breiten Empfindlichkeitsbereich (0,8 bis 7.000 µW/cm2/nm und 30 bis 20.000 µW/cm2).
Wesentliche Merkmale:
Meter Typ | Tragbares Bestrahlungsstärkemessgerät; direkter Ersatz für das ausgelaufene Ohmeda Bili Blanket II Blaulichtmessgerät |
Spektrale Antwort | Gefiltert auf 410-510nm, Spitzenempfindlichkeit bei 454nm |
Sensor Typ | Kosinuskorrigierte Silizium-Fotodiode mit blauem Bandpassfilter |
| Der Sensor kann entweder am Messgerät angebracht oder ferngesteuert verwendet werden. |
Messungen | Bestrahlungsstärke (µW/cm2) und Bandenbestrahlungsstärke (µW/cm2.nm) |
Bereich | 0,8 – 7.000 µW/cm2.nm Bandbestrahlungsstärke |
| 30 – 20,000 µW/cm2 Bestrahlungsstärke |
Visualisierung | Intensität vs. Zeit und Spitzenintensität |
Gemeldete Statistiken | Maximale, minimale und durchschnittliche Bestrahlungsstärke |
Kalibrierung | NIST-rückführbar, ISO 17025 akkreditiert |
Stromversorgung | 2 x AA Batterien |
Abmessungen | Meter: 160 x 70 x 35 mm (H x B x T) |
| Messgeräte-Anzeige: 50 x 32mm (B x H) |
| Sensor: 65 x 43 x 32 mm (H x B x T, einschließlich 5 mm Platz zum Biegen des Kabels) |
| Messgerät/Sensor kombiniert: 205 x 70 x 35mm (H x B x T) |
| Kabellänge, Meter zum Sensor: 860mm |
Gewicht | 0,22kg |
Betriebstemperatur | 0-40°C Umgebung |
Das ILT 750 ist ein Radiometer. Andere Arten von Belichtungsmessern sind Photometer, Kolorimeter, Spektrometer und Spektralradiometer, die alle die Lichtmenge messen, aber grundlegend unterschiedlich funktionieren und Vor- und Nachteile haben.
Radiometer, Photometer und Kolorimeter
Radiometer und Photometer bestehen aus einem Photodetektor, einer elektrischen Auslesung und einer Kalibrierung. Die spektrale Empfindlichkeit einer Fotodiode variiert mit der Wellenlänge der einfallenden Strahlung. Das bedeutet, dass 1 W/m2 Bestrahlungsstärke bei 350 nm im UV einen anderen elektrischen Strom erzeugt als 1 W/m2 rotes Licht bei 650 nm.
Der Photodetektor wird in der Regel mit einem optischen Filter ausgestattet, der die inhärente spektrale Empfindlichkeit des Sensors verändert. Damit ein Radiometer die Menge an monochromatischem Licht messen kann, muss man nur die kalibrierte spektrale Empfindlichkeit der Fotodiode bei den relevanten Wellenlängen kennen. Wenn die Lichtquelle nicht monochromatisch ist (was bei allen Lichtquellen außer Lasern der Fall ist), kann ein Radiometer mit nackter Fotodiode keine absoluten radiometrischen Messungen liefern. Die Photodiode kann mit einem „radiometrischen“ Filter versehen werden, der das Ansprechverhalten über einen begrenzten Wellenlängenbereich normalisiert, in der Regel ±10 % von 450-950 nm, was eine Teillösung darstellt.
Ein Radiometer kann auch mit einem Filter ausgestattet sein, der die spektrale Empfindlichkeit begrenzt oder anpasst. Diese Filter werden in der Regel bei Sicherheits- oder medizinischen Anwendungen eingesetzt, bei denen bestimmte Wellenlängen gefährlicher oder wirksamer sind als andere. Beispiele hierfür sind die Messung der Sicherheit von UVC-Lichtquellen, die Messung der erythematischen Wirksamkeit einer UVB-Quelle und die Messung blauer Phototherapielampen, die zur Behandlung von Bilirubin (Gelbsucht bei Neugeborenen) eingesetzt werden.
Ein Photometer ähnelt einem Radiometer, aber die Photodiode ist mit einem speziellen Filter ausgestattet, der die spektrale Empfindlichkeit der Detektor-Filter-Kombination so verändert, dass sie so weit wie möglich derjenigen des menschlichen Sehsystems entspricht, die durch die spektrale Lichtausbeute nach CIE für das photopische Sehen („photopische“ Reaktion) definiert ist. Die photopische Empfindlichkeit des menschlichen Auges bevorzugt stark grünes Licht, während blaues und rotes Licht als weniger intensiv wahrgenommen wird. Daher stuft ein photopischer Sensor die Helligkeit von Lichtquellen in enger Übereinstimmung mit der Wahrnehmung des menschlichen Sehsystems ein.
Ein Farbmessgerät ist eine Art Photometer, bei dem drei oder vier Photodioden mit je einem Filter kombiniert werden, der der Tristimulusreaktion des Auges sehr nahe kommt (die XYZ- oder XRXBYZ-Tristimulus-Farbanpassungsfunktionen). Ein Farbmessgerät misst die emittierte Farbe der zu prüfenden Lichtquelle und gibt diese als Tristimuluswerte, als CIE-Farbwertanteile und als korrelierte Farbtemperaturwerte (CCT) oder als dominante Wellenlänge an. Der Y-Filter eines Farbmessgeräts ist derselbe wie der photopische Filter in einem Photometer, daher kann ein „Tristimulus“-Farbmessgerät auch als Photometer fungieren.
Spektrometer und Spektroradiometer
Während bei Radiometern, Photometern und Kolorimetern Photodioden mit speziellen Filtern eingesetzt werden, misst ein Spektroradiometer die so genannte Spektralleistung der Lichtquelle, d. h. die Lichtmenge bei jeder Wellenlänge. Die spektrale Empfindlichkeit des Spektralradiometers wird bei jeder Wellenlänge kalibriert, wodurch der Fehler vermieden wird, der bei der Messung der Bestrahlungsstärke von Breitband-Lichtquellen mit ungefilterten Radiometern (oder sogar Radiometern mit Normalisierungsfiltern) auftritt.
Aus der gemessenen Spektralleistung lassen sich die gewünschten radiometrischen, photometrischen oder kolorimetrischen Kenngrößen berechnen. Ein Spektralradiometer vermeidet die potenziell erheblichen Fehler, die bei gefilterten Photometern und Farbmessgeräten auftreten, wenn die spektrale Reaktion des gefilterten Sensors nicht genau mit der des Zielbeobachters übereinstimmt, z. B. mit der photopischen Reaktion des Auges. Dies ist eine wichtige Überlegung; ein hochwertiges Photometer kann eine durchschnittliche spektrale Fehlanpassung (den f1’-Faktor) an den photopischen Beobachter von 5 % über das sichtbare Lichtband von 380-780 nm haben, kann aber immer noch Fehler von 50 % oder mehr aufweisen, wenn es z. B. zur Messung von blauen oder roten LEDs verwendet wird.
Als Spektroradiometer bezeichnet man ein Spektrometer, das mit einer geeigneten Sammeloptik und einer absoluten Kalibrierung ausgestattet ist. Ein Spektrometer ist ein optisches Instrument mit einem Beugungsgitter, das das einfallende Licht physikalisch in seine einzelnen Wellenlängen aufteilt. Jede einzelne Wellenlänge wird auf einen Array-Photodetektor abgebildet, was die sofortige Aufzeichnung einer spektralen Leistungsverteilung ermöglicht.
