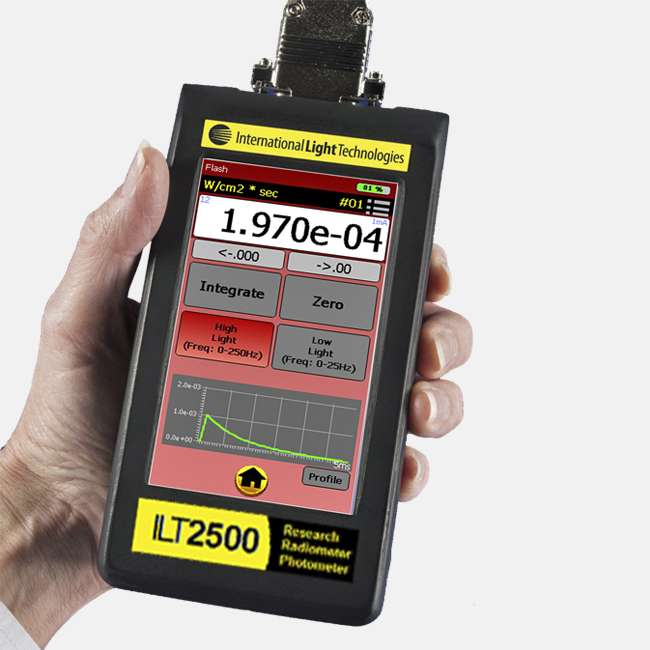

ILT 2500 Blitzlichtmessgerät

Es ist eine breite Palette von austauschbaren Sensoren, Eingangsoptiken, Filtern und anderem Zubehör erhältlich, mit denen der Benutzer sein Messgerät entweder als Radiometer oder als Photometer für die von ihm bevorzugte Messung konfigurieren kann.

Der Belichtungsmesser ILT 2500 ist mit den folgenden Sensoren kompatibel. Detektorbaugruppen umfassen den Sensor und in der Regel auch einen Filter, der die spektrale Empfindlichkeit definiert, eine Eingangsoptik, die den Typ des radiometrischen oder photometrischen Parameters definiert, der gemessen werden kann, und eine Kalibrierung.

Ein Beispiel für eine kalibrierte Detektoreinheit für Beleuchtungsstärkemessungen in Lux ist „SED033/Y/W“. Sie besteht aus:

• SED033/U, ein unkalibrierter Silizium-Fotodioden-Sensor mit 33 mm²
• Der photopische Filter „Y
• Der „W“-Kosinus-Diffusor
• Kalibrierung in Lux

ILT 2500 Lichtmessgeräte Sensoren

Es ist eine breite Palette von austauschbaren Sensoren, Eingangsoptiken, Filtern und anderem Zubehör erhältlich, mit denen der Benutzer sein Messgerät entweder als Radiometer oder als Photometer für die von ihm bevorzugte Messung konfigurieren kann.

Die am Photodetektor angebrachte Eingangsoptik bestimmt die Art der Messungen, die vorgenommen werden können. Es gibt vier Arten von Messungen, die Sie mit Ihrem Belichtungsmesser vornehmen können: den gesamten Strahlungsfluss (Watt); den pro Flächeneinheit empfangenen Fluss, die so genannte Bestrahlungsstärke (W/m²); den pro Raumwinkeleinheit abgestrahlten Fluss, die so genannte Strahlungsintensität (W/sr); und den pro Flächeneinheit und Raumwinkel abgestrahlten Fluss, die so genannte Strahldichte (W/sr.m²). Für photometrische Messungen sind die äquivalenten Parameter Lichtstrom (Lumen), Beleuchtungsstärke (Lumen/m2 = Lux), Lichtstärke (Lumen/sr = Candela) und Leuchtdichte (cd/m²).

Es ist eine breite Palette von austauschbaren Sensoren, Eingangsoptiken, Filtern und anderem Zubehör erhältlich, mit denen der Benutzer sein Messgerät entweder als Radiometer oder als Photometer für die von ihm bevorzugte Messung konfigurieren kann.

Ein Photodetektor wird in der Regel mit einem optischen Filter ausgestattet, der die inhärente spektrale Empfindlichkeit des Sensors verändert. Damit ein Radiometer die Menge an monochromatischem Licht messen kann, muss man nur die kalibrierte spektrale Empfindlichkeit der Fotodiode bei den relevanten Wellenlängen kennen. Wenn die Lichtquelle nicht monochromatisch ist (was bei allen Lichtquellen außer Lasern der Fall ist), kann ein Radiometer mit bloßer Photodiode keine absoluten radiometrischen Messungen liefern. Die Fotodiode kann mit einem „radiometrischen“ Filter ausgestattet werden, der die Reaktion über einen begrenzten Wellenlängenbereich normalisiert, typischerweise ±10% von 450-950nm, was eine Teillösung darstellt.

Ein Radiometer kann auch mit einem Filter ausgestattet sein, der die Spektralempfindlichkeit begrenzt oder anpasst. Diese Filter werden typischerweise bei Sicherheits- oder medizinischen Anwendungen eingesetzt, bei denen bestimmte Wellenlängen gefährlicher oder wirksamer sind als andere. Beispiele hierfür sind die Messung der Sicherheit von UVC-Lichtquellen, die Messung der erythematischen Wirksamkeit einer UVB-Quelle und die Messung blauer Phototherapielampen, die zur Behandlung von Bilirubin (Gelbsucht bei Neugeborenen) eingesetzt werden.

Ein Photometer ähnelt einem Radiometer, aber die Photodiode ist mit einem speziellen Filter ausgestattet, der die spektrale Empfindlichkeit der Detektor-Filter-Kombination so verändert, dass sie so weit wie möglich mit der des menschlichen Sehsystems übereinstimmt, die durch die spektrale Lichtausbeute nach CIE für das photopische Sehen definiert ist („photopische“ Reaktion). Die photopische Reaktion des menschlichen Auges bevorzugt stark grün gefärbtes Licht, während blaues und rotes Licht als weniger intensiv wahrgenommen wird. Daher stuft ein photopischer Sensor die Helligkeit von Lichtquellen in enger Übereinstimmung mit der Wahrnehmung des menschlichen Sehsystems ein.

Alle Filter sind in schwarz eloxierten Ringen mit Gewinde (1 1/4-24) montiert und können an allen SED-, SEL- und SHD-Detektoren wiederholt ausgetauscht werden. Unmontierte Filter und leere Filterringe sind ebenfalls erhältlich.

Das ILT 2500 ist ein Lichtmessgerät, das vom Anwender sowohl als Radiometer als auch als Photometer konfiguriert werden kann.
Weitere Arten von Lichtmessgeräten sind Kolorimeter, Spektrometer und Spektroradiometer. Sie alle messen die Menge an Licht, unterscheiden sich jedoch grundlegend in ihrer Funktionsweise und weisen jeweils spezifische Vor- und Nachteile auf.

Radiometer, Photometer & Kolorimeter

Radiometer und Photometer bestehen typischerweise aus einem Photodetektor, einer elektrischen Ausleseschaltung und einer Kalibrierung. Die spektrale Empfindlichkeit einer Photodiode variiert mit der Wellenlänge der einfallenden Strahlung. Das bedeutet: Eine Bestrahlungsstärke von 1 W/m² bei 350 nm (UV) erzeugt in der Photodiode einen anderen elektrischen Strom als 1 W/m² rotes Licht bei 650 nm.

In der Regel ist der Photodetektor mit einem optischen Filter versehen, der die inhärente spektrale Empfindlichkeit des Sensors modifiziert. Um mit einem Radiometer die Intensität monochromatischen Lichts zu bestimmen, genügt die Kenntnis der kalibrierten spektralen Empfindlichkeit der Photodiode bei den relevanten Wellenlängen.
Handelt es sich jedoch nicht um eine monochromatische Lichtquelle (was für praktisch alle Lichtquellen außer Lasern zutrifft), kann ein Radiometer mit einer unfiltrierten Photodiode keine absoluten radiometrischen Messungen liefern. Ein spezieller „radiometrischer“ Filter kann die spektrale Empfindlichkeit über einen begrenzten Wellenlängenbereich (typischerweise ±10 % im Bereich 450–950 nm) normalisieren und so eine teilweise Lösung bieten.

Radiometer können auch mit Filtern ausgestattet werden, die die spektrale Empfindlichkeit gezielt begrenzen oder anpassen. Diese kommen häufig in sicherheits- oder medizintechnischen Anwendungen zum Einsatz, bei denen bestimmte Wellenlängen gefährlicher oder wirksamer sind als andere. Beispiele sind die Überprüfung der Sicherheit von UVC-Lichtquellen, die Messung der erythemalen Wirksamkeit einer UVB-Quelle oder die Messung von blauem Phototherapielicht zur Behandlung von Bilirubin (Neugeborenen-Gelbsucht).

Ein Photometer ähnelt dem Radiometer, ist jedoch mit einem speziellen Filter ausgestattet, der die spektrale Empfindlichkeit von Detektor und Filter so modifiziert, dass sie möglichst genau der spektralen Hellempfindlichkeitskurve des menschlichen Auges für photopisches Sehen (V(λ)-Kurve gemäß CIE) entspricht. Die photopische Empfindlichkeit des menschlichen Auges ist stark auf den grünen Spektralbereich fokussiert, während blaues und rotes Licht deutlich schwächer wahrgenommen werden. Ein Photometer bewertet daher die Helligkeit von Lichtquellen in enger Übereinstimmung mit der menschlichen Wahrnehmung.

Ein Kolorimeter ist ein spezielles Photometer, das drei oder vier Photodioden mit jeweils einem Filter kombiniert, die die tristimulus-Farbwertfunktionen (CIE XYZ) des menschlichen Auges möglichst genau nachbilden. Ein Kolorimeter bestimmt die abgestrahlte Farbe einer Lichtquelle und gibt diese als Tristimuluswerte, CIE-Farbkoordinaten, korrelierte Farbtemperatur (CCT) oder dominante Wellenlänge an. Der Y-Kanal eines Kolorimeters entspricht dabei dem photopischen Filter im Photometer, sodass ein tristimulus-basiertes Kolorimeter auch als Photometer eingesetzt werden kann.

Spektrometer & Spektroradiometer

Während Radiometer, Photometer und Kolorimeter Photodioden mit Filtern verwenden, misst ein Spektroradiometer die Spektralverteilung der Strahlungsleistung einer Lichtquelle, also die Strahlungsleistung in Abhängigkeit von der Wellenlänge. Die spektrale Empfindlichkeit des Spektroradiometers ist für jede Wellenlänge separat kalibriert, wodurch die Fehler vermieden werden, die bei Breitband-Lichtquellen bei Messungen mit ungefilterten Radiometern (oder Radiometern mit Normierungsfiltern) auftreten können.

Aus der gemessenen spektralen Strahlungsleistung lassen sich alle relevanten radiometrischen, photometrischen oder kolorimetrischen Kenngrößen berechnen. Ein Spektroradiometer vermeidet die mitunter erheblichen Fehler, die bei Photometern und Kolorimetern mit Filtern auftreten, wenn die spektrale Anpassung des Filters nicht exakt mit der Normkurve des Zielbeobachters übereinstimmt (z. B. der photopischen V(λ)-Kurve). Das ist ein wichtiger Punkt: Ein hochwertiges Photometer kann zwar einen mittleren spektralen Anpassungsfehler (f1’-Faktor) von lediglich 5 % im sichtbaren Bereich (380–780 nm) aufweisen, dennoch können die Messfehler bei blauen oder roten LEDs über 50 % betragen.

Ein Spektroradiometer ist ein Spektrometer, das mit geeigneter Lichtsammeloptik und einer absoluten Kalibrierung ausgestattet ist. Ein Spektrometer ist ein optisches Instrument, das mittels Beugungsgitter das einfallende Licht in seine spektralen Komponenten zerlegt. Jede Wellenlänge wird auf ein Photodetektor-Array abgebildet, sodass die spektrale Leistungsverteilung in Echtzeit erfasst werden kann.

Datenblätter:

ILT 2500 Flash Light Meter Datenblatt

ILT Research Light Meter Comparison Table (Modellübersicht)

Handbuch:

ILT 2500 Flash Light Meter Handbuch

Applikationsbericht:

Measuring Flashing Light Sources
